不少工控运维、设备调试人员都会遇到同一个难题：编码器频繁损坏、无故报错，换完新设备没多久依旧出现丢脉冲、卡死、停机等问题。
其实绝大多数情况下，故障并非产品质量问题，而是选型、安装阶段，忽略了径向承载力、轴向承载力两大核心参数。盲目安装、超负荷使用，再优质的编码器也扛不住长期异常受力。今天HENGSTLER代理商西安德伍拓自动化技术人员就全方位拆解两项承载力知识，附上选型、安装、故障自查全套避坑方案。

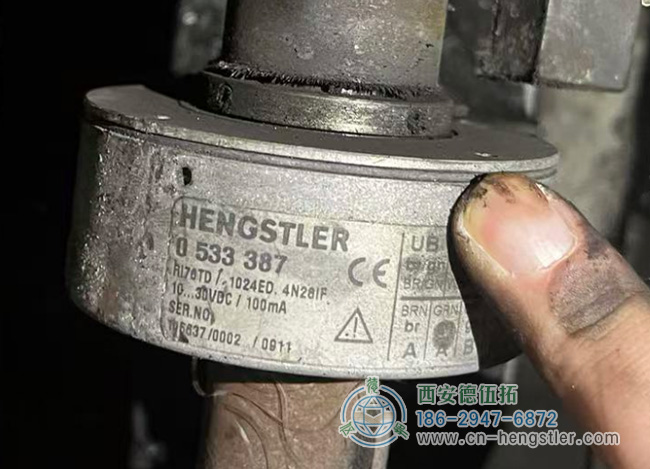

图为HENGSTLER RI76TD空心轴编码器实际使用照片

一、基础认知：读懂两大核心承载力
1. 径向承载力（侧向受力）
简单来说，径向承载力就是垂直于编码器转轴轴线方向，设备能够承受的最大侧向压力、侧推力，也是衡量编码器抗侧向外力的核心指标，直接决定转轴和轴承的使用寿命。
常见受力来源：安装联轴器偏心、主轴对中存在偏差、皮带/齿轮传动产生侧向挤压、设备高频振动冲击、转轴悬臂过长产生额外力矩等。

过载核心危害：轻微过载会加速轴承磨损、设备温升异常；长期超负荷运行会造成转轴弯曲、内部光栅码盘磕碰碎裂，直观故障表现为脉冲丢失、计数偏差、转速失灵；严重时直接出现断轴、编码器报废，导致整条生产线紧急停机。
2. 轴向承载力（前后受力）
轴向承载力指代沿编码器转轴中心线方向，可承受的最大拉力与顶推力，主要用来管控转轴前后窜动、轴向挤压的受力上限，保护内部光栅组件与轴承结构。
常见受力来源：电机主轴正常窜动、机械部件热胀冷缩产生顶压力、安装时硬性压实转轴、设备运行突发轴向冲击、联轴器/锁紧装置夹紧力过大等。
过载核心危害：直接破坏轴承出厂原始游隙，压伤滚珠与滚道，造成轴承不可逆损坏；同时会引发内部光栅片偏移、错位，最终出现编码器卡顿、锁死、信号紊乱、无输出等故障。

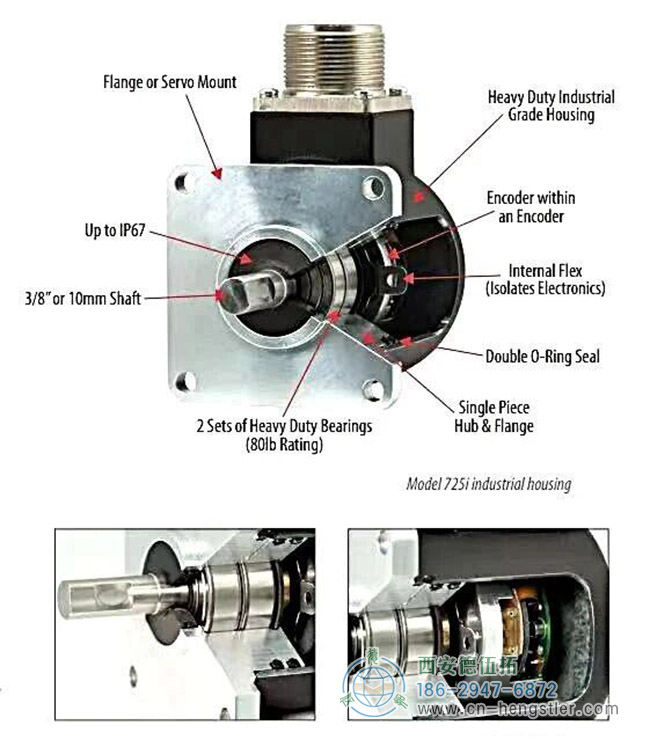

二、实心轴VS空心轴编码器：受力优劣全方位对比
实心轴与空心轴编码器的损坏场景各不相同，本质是二者轴体结构承载力特性存在差异，选型可根据现场工况针对性匹配：
1. 实心轴编码器
核心优势：轴体整体刚性强，抗侧向径向压力性能优异，适配绝大多数中大径向受力的常规工况；搭配弹性联轴器使用，可有效缓冲安装偏差、设备振动带来的冲击力，综合运行稳定性更高，通用性最强。

主要短板：对安装精度要求严苛，微小的对中偏心，都会通过杠杆效应放大径向负载；且转轴悬臂长度直接影响承载力，悬臂越长，轴端受力成倍暴涨，极易出现隐性过载问题。
2. 空心轴编码器
核心优势：安装方式为电机主轴直接穿入固定，无需联轴器，从根源规避偏心误差；轴向受力均匀分散，设备自带防窜补偿结构，能够完美抵御主轴窜动、热伸缩顶压，适配高速伺服、高精度自动化设备。
主要短板：轴孔壁厚较薄，容错率极低。安装时锁紧螺钉用力不均、单边锁紧、夹紧力过大，都会直接造成轴孔挤压变形、内部结构受损；在大悬臂、强侧向压力的恶劣工况下，承载能力远不如加粗款实心轴编码器。

三、承载力衰减规则：90%从业者都会踩的隐形坑
重中之重：厂家产品手册标注的额定承载力，均为实验室标准静态工况下的参考数值。落地到实际生产场景，受悬臂长度、运行转速、振动冲击等因素影响，承载力会大幅衰减，严禁按额定值满负荷使用，必须预留降额余量。
- 悬臂长度影响（最易忽略）：厂商测算额定承载力，统一以法兰端面（轴根部）为基准。一旦外力作用于轴端，会产生弯矩放大效应，承载力断崖式下跌。举例：转轴伸出长度20mm时，轴端实际可承受径向载荷，仅为额定数值的40%左右。
- 运行转速影响：转速越高，轴承发热越严重，同时离心力会加剧内部零件磨损，承载力同步下降。行业通用标准：设备转速≥6000rpm时，实际负载必须控制在额定承载力的60%以内。
- 振动/冲击工况影响：持续性振动工况，承载力需降至额定值的0.5~0.7倍使用；存在往复运动、强机械冲击的恶劣工况，普通编码器无法适配，必须直接采购重载专用款。

四、落地实操：安装防过载避坑要点
多数编码器过载故障，都源于不规范安装。结合现场调试经验，整理5条可直接落地的安装准则，从源头杜绝损坏问题：

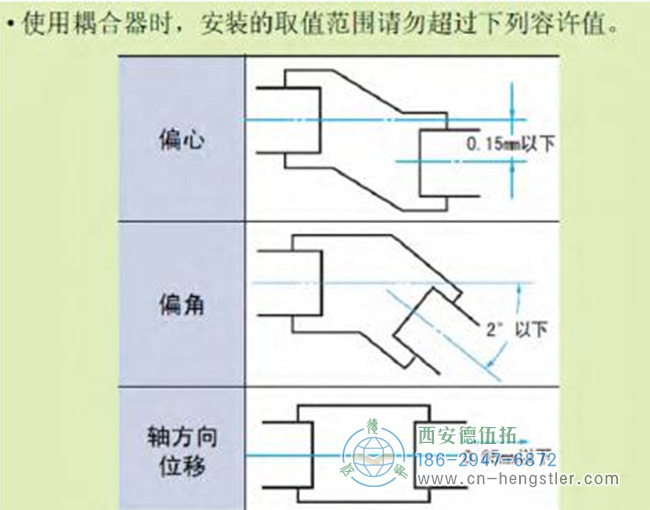

1. 实心轴编码器标配弹性波纹管/梅花联轴器，禁止刚性直连；安装严格把控偏差标准：偏心≤0.1mm、偏角≤1°，最大限度降低侧向受力。
2. 摒弃轴向硬顶死的安装陋习，所有类型编码器安装时，预留0.2~0.5mm轴向间隙，用来吸收设备运行热伸缩量，规避持续性轴向顶压。
3. 空心轴编码器锁紧作业，遵循“分步、对角、均匀”原则拧紧螺钉，禁止单边暴力锁紧，防止轴孔变形、内部光栅偏移。
4. 皮带、齿轮传动类设备，务必增设独立辅助支撑结构，绝对不能让编码器转轴直接承接传动结构的侧向压力。
5. 科学预留选型余量：常规间歇工况，实际受力≤额定承载力70%；24小时不间断连续运转设备，负载需控制在50%以内，延长设备使用寿命。

五、过载故障分级：快速自查，精准定位问题
根据故障轻重程度，可快速判断编码器过载阶段，及时调整安装方式或更换工况适配机型：
1. 轻微过载（早期预警）
故障表现：轴承运行异响、设备壳体温升偏高、间歇性丢脉冲、计数数据偶尔偏差；此时及时调整安装精度、降低负载，即可恢复正常。
2. 中度过载（故障高发期）
故障表现：轴承间隙变大、编码器零点漂移、转速波动明显、设备运行稳定性下降；内部零件已出现不可逆磨损，建议尽快检修更换配件。
3. 严重过载（彻底报废）
故障表现：玻璃光栅码盘崩裂、转轴直接折断、轴承抱死卡顿、编码器无任何信号输出；设备直接停机，无修复价值，需立即更换全新设备。
