Hengstler告诉如果光电增量编码器反转怎么办？

Hengstler告诉如果光电增量编码器反转怎么办？

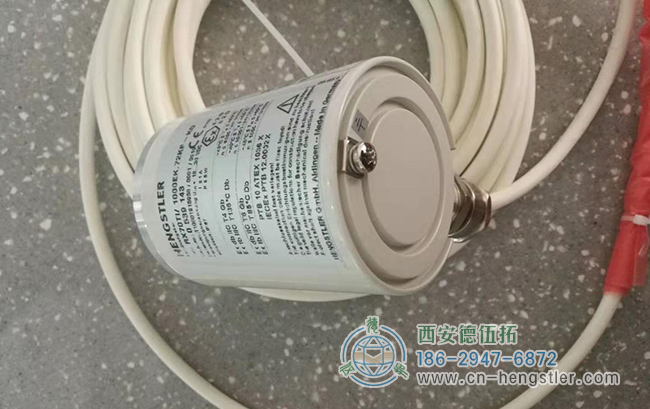

在AB相位Hengstler编码器中，有两对光耦输出两组相位差为90°的脉冲序列。正向和反向旋转中的两个脉冲的正向和反向关系正好相反。从下图中可以看出，在B相脉冲的上升沿，A相脉冲在正反转过程中的电平正好相反。因此，PLC可以在AB相位编码器的帮助下轻松识别轴的旋转方向。亨士乐光电增量编码器的方向变化主要取决于输入A和B的波形是否满足要求。



方法1：当AB向后切换时，可以更改反向编号。
方法2：如果您使用微控制器定时器和AB作为外部正交时钟进行计数，而不改变接线，请更改计数模式选项卡，将递增计数更改为递减计数。

Hengstler光电增量编码器的布线和安装

光电增量编码器没有固定的起始零点。它输出与旋转角度增量成比例的脉冲。需要一个计数器来计数脉冲。每次旋转透明区域时，都会输出脉冲信号。此时，PLC的高速计数器对脉冲信号进行计数，以获得测量结果。

Hengstler光电增量编码器一般有5根线，一根是COM连接线，一条是电源线，另外三根是脉冲输出线。首先将电源端子连接到编码器COM端子，然后将+端子连接到解码器电源端子。此时，编码器的COM端连接到PLC的输入COM端，A、B和Z相脉冲输出线直接连接到PLC输入端。A和B是具有90度差的脉冲。最后，增量编码器也有屏蔽线。屏蔽线在使用过程中接地可以有效提高抗干扰能力。

注意：如果工作电压与PLC的输入电压不同，请注意外部电源的电压必须低于DC30V。超过工作电压可能会损坏亨士乐编码器。

Hengstler光电增量编码器的安装步骤：

1.编码器安装牢固，避免在使用过程中因振动而松动。

2.编码器接线时，请确认负载不能超过其最大允许值和偏差。

3.拉动编码器联轴器周围的螺钉，以避免在使用过程中松动。

Hengstler光电增量编码器使用注意事项

1.添加到编码器的振动通常是错误脉冲的原因。因此，应注意安装位置和安装位置。每转产生的脉冲数越大，旋转槽板的槽距离越窄，对振动越敏感。当低速旋转或停止时，施加在编码器轴或主体上的振动会导致旋转槽板摆动，并且随时可能发生假脉冲。

2.接线应在断开状态下进行。如果输出线在接通时与电源接触，可能会损坏编码器输出电路。

3.在给编码器布线时，要注意电源的极性。如果接线错误，可能会损坏编码器的内部电路。

4.编码器噪音等。为了避免，尽量使用尽可能短的接线。当进入集成电路时，应特别注意这一点。

亨士乐光电增量编码器在旋转过程中输出脉冲，计数设备知道其位置。当它旋转并且编码器静止或关闭时，它依靠计数器的内部存储器来记住它的位置。当电源关闭时，旋转编码器无法移动；打开时，编码器不应因输出脉冲过程中的干扰而丢失脉冲，否则计数器的零点将偏移。
