优化亨士乐编码器抗干扰性能的五大技术策略

优化亨士乐编码器抗干扰性能的五大技术策略

在工业自动化系统中，编码器作为核心位置反馈元件，其信号质量直接影响设备控制精度与系统稳定性。由于亨士乐编码器信号线缆易受电磁场耦合影响，导致输出脉冲失真或计数错误，因此构建可靠的电磁兼容防护体系至关重要。HENGSTLER代理商西安德伍拓自动化从工程实践角度出发，系统梳理五类技术解决方案，为提升编码器抗干扰能力提供实施路径。

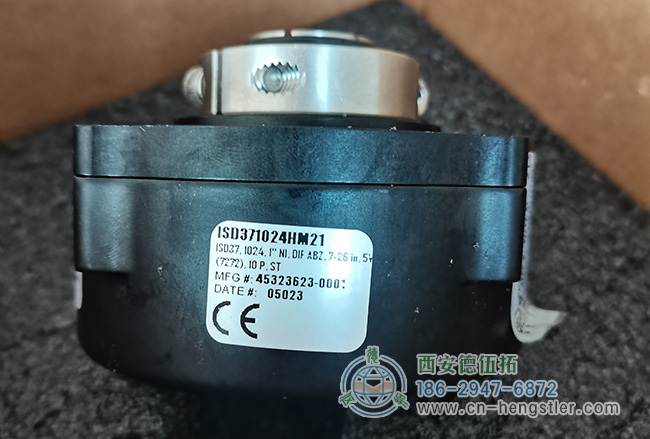

图为HENGSTLER ISD37防爆编码器照片

1. 拓扑优化布线策略
建立物理隔离的信号传输通道是基础防护手段。建议采用以下布线规范：实施强弱电分离原则，将亨士乐编码器信号线与变频器驱动电缆、大功率电机线缆保持30cm以上间距；对于必须交叉的线束，采用垂直交叉方式而非平行走线；针对旋转编码器，优先选用带金属软管保护的拖链电缆，并确保每米弯曲半径不超过电缆外径的8倍。实际应用中，某汽车生产线通过重新规划AGV小车编码器线缆路径，使伺服系统位置环抖动量降低62%。

2. 多层级屏蔽防护体系
构建复合屏蔽结构可实现电磁防护效能倍增。推荐采用双层屏蔽方案：内层使用镀锡铜丝编织网（覆盖率≥85%）抑制高频辐射干扰，外层采用铝箔复合膜阻隔低频磁场耦合。对于移动设备应用场景，建议选择柔性螺旋缠绕式屏蔽结构，其弯曲寿命可达500万次以上。某风电变桨系统测试数据显示，采用三层复合屏蔽电缆后，亨士乐编码器信号信噪比提升18dB，误码率下降至10^-7量级。

3. 智能滤波处理技术
针对不同频段干扰特征，需配置差异化滤波方案。在电源入口处应安装π型LC滤波器，其截止频率设置需满足：f_c < 1/10×编码器最高响应频率。对于信号通道，推荐采用有源EMI滤波器与共模扼流圈组合方案，可有效抑制2MHz以上的传导干扰。某数控机床厂商实践表明，在编码器反馈回路增设自适应滤波模块后，机床定位精度从±0.01mm提升至±0.005mm。

4. 接地系统优化设计
建立低阻抗接地网络是保障防护效能的关键。需遵循三点接地原则：亨士乐编码器外壳采用M4黄铜接地柱单点接地，接地电阻≤0.1Ω；信号线屏蔽层在驱动器端360°环接，控制端仅连接保护地；对于长距离传输（>50m），每间隔10m设置接地增强节点。某包装机械企业通过重构接地拓扑，使编码器系统抗扰度达到IEC 61000-4-4标准4级要求。

5. 器件选型与系统集成
从源头提升抗扰度需关注三个核心参数：编码器本体需通过IEC 61800-3电磁兼容认证；选择差分驱动输出的RS422接口类型，其共模抑制比可达120dB以上；对于极端电磁环境，建议选用带金属外壳的全密封式编码器，防护等级达到IP67。某冶金企业轧机系统测试表明，采用具备内置数字滤波功能的绝对值编码器后，系统MTBF（平均无故障时间）从280小时提升至1200小时。

系统化防护实施建议
工程实践中，建议按照"防护层级金字塔"原则实施：基础层执行布线规范与屏蔽处理（消除80%常规干扰），增强层配置专用滤波器件（解决剩余15%复杂干扰），顶层通过器件选型与系统接地优化（应对5%极端工况）。通过三级防护体系的协同作用，可确保HENGSTLER编码器系统在复杂电磁环境中保持±1个脉冲的计量精度，为工业控制系统构建可靠的感知基础。

本方案编码器已成功应用于数控机床、机器人等高端装备，显著提高了运动控制系统的稳定性和定位精度。实际应用中需根据具体工况进行参数优化，建议通过频谱分析确定主要干扰源后实施针对性解决方案。
