亨士乐手把手教您PROFINET编码器参数配置步骤

亨士乐手把手教您PROFINET编码器参数配置步骤

参数配置是 Profinet 编码器正常工作的基础，直接影响系统的稳定性、精度和可维护性。确保亨士乐编码器与 Profinet 网络的通信协议、波特率、设备地址等匹配，保障数据实时传输。启用编码器的计数模式、分辨率、方向等功能参数，满足实际应用的精度和控制需求。匹配控制器（如 PLC）的参数设置，避免因参数不统一导致的系统故障或误动作。合理配置诊断参数，便于快速定位通信中断、数据异常等问题，提升维护效率。

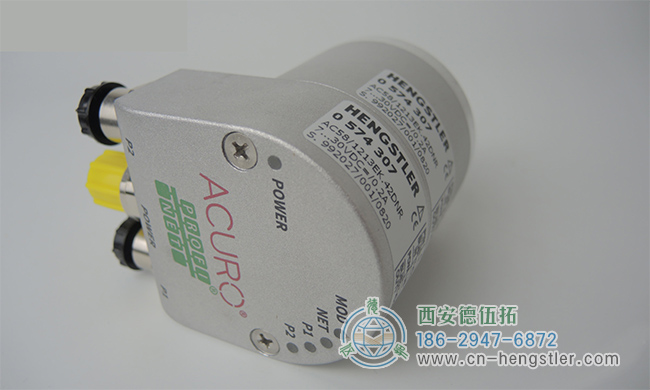

图为HENGSTLER AC58 Profinet多圈绝对式编码器照片

接下来HENGSTLER代理商西安德伍拓自动化来和大家分享关于PROFINET编码器参数配置的九个具体步骤及操作方式。

安装GSDML文件：
在PLC组态软件（如TIA Portal）中，打开GSD管理器，选择并安装编码器对应的GSDML文件，确保设备能够被正确识别。

组态PLC和亨士乐编码器网络：
添加设备：在项目中添加PLC和编码器设备。
创建网络连接：将PLC与编码器通过拖拽方式创建网络连接，确保二者在同一网络中。
分配IO控制器：将编码器分配给PLC的IO控制器，以分配IO地址。

配置亨士乐编码器IP地址和设备名称：
设置IP地址：为编码器分配静态IP地址，确保与PLC在同一网段。
设备命名：遵循命名规则，如“编码器类型_应用场景_序列号”，确保设备名称唯一。

配置报文类型：
选择报文：根据应用需求选择合适的报文类型，如Telegram 86（包含速度信息）或Telegram 87（仅位置信息）。
添加报文模块：在编码器的虚拟槽中插入报文模块，分配IO地址。

配置亨士乐编码器硬件参数：
分辨率设置：根据应用场景选择合适的分辨率，如8192脉冲/转。
旋转方向：设置编码器的旋转方向（顺时针或逆时针）。
多圈计数范围：配置多圈计数范围，如4096圈。

配置等时同步模式（IRT，如需）：
网络设置：在网络视图中选择PROFINET网络线，启用“高性能”和“允许使用快速转发”。
设备模式：将PLC和编码器的RI等级设为IRT，同步角色分别设为“同步主站”和“同步从站”。
添加功能块：在PLC中添加Synchronous Cycle功能块，确保同步通信。

配置Preset功能（如需）：
启用Preset控制：在模块参数中启用G1_XIST1 Preset Control。
设置预设值：通过写入控制字的最高位（Bit31）为1，并设置预设值（如Bit30-0为10000），实现位置复位。

下载配置并测试：
下载项目：将配置好的项目下载到PLC中。
运行测试：编写测试程序，验证编码器的位置、速度反馈是否准确。

亨士乐编码器参数保存与维护：
保存参数：将修改后的参数保存到EEPROM中，确保断电后不会丢失。
定期维护：定期检查编码器的工作状态，确保其正常运行。

HENGSTLER PROFINET编码器参数配置是确保设备正常运行、提升系统性能、降低维护成本的关键步骤。通过合理配置，可实现高精度测量、可靠通信和实时同步，满足复杂工业场景的需求。若省略配置，可能导致生产事故或效率低下，因此必须严格按步骤执行。
