关于增量编码器的分辨率、乘法和细分方法

编辑:Hengstler(亨士乐)编码器    发布时间:2022-04-20 08:45:13

摘要:Hengstler编码器的分辨率,即可以读取和读取的最小变化角度值。表示增量编码器分辨率的参数是PPR,它是每转的脉冲数。虽然有些人可以使用时差方法将其分解为更精细的点,但增量编码器通常不推荐使用它。
关于增量编码器的分辨率、乘法和细分方法

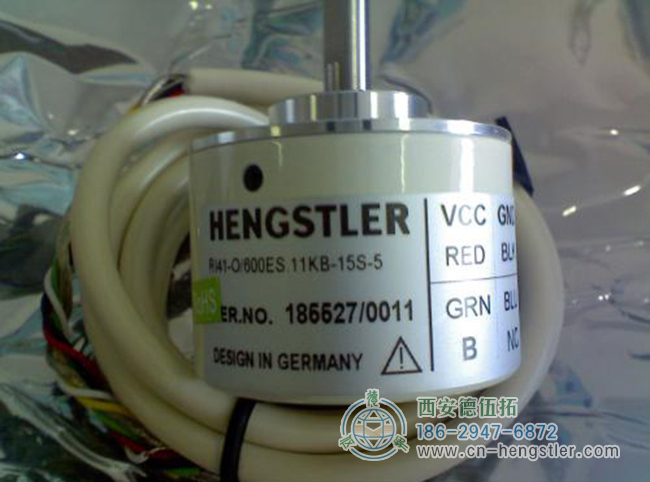

增量编码器码盘由许多网格线组成,有两个(或4,4个光眼将在后面讨论)光电眼读取A和B信号,网格线的密度决定增量。Hengstler编码器的分辨率,即可以读取和读取的最小变化角度值。表示增量编码器分辨率的参数是PPR,它是每转的脉冲数。例如,有360个线每转一圈,A和B每转一圈输出360个脉冲,分辨率参数为360PPR。那么这个编码器能解决的最小角度变化是什么呢?是1度吗?

关于增量编码器的分辨率、乘法和细分方法

增量式编码器的A/B输出波形一般有两种类型,一种是具有陡峭上升沿和陡峭下降沿的方波信号,另一种是具有缓慢上升和下降的正弦/余弦信号,波形类似于正弦波。曲线波形信号输出,A和B是1/4T周期90度异相,如果A是正弦波,那么B是余弦波。

对于方波信号,a和B的两个相位相差90度(1/4T),因此在0度相位角、90度相位角、180度相位角和270度相位角下,这四个位置是上升和下降边缘。这样,角度变化确实可以在1/4T方波周期内判断,因此1/4T周期是最小的测量步骤。通过判断这些上升和下降边缘上的电路,它可能是PPR值的4倍。如果你改变角度,这是方波频率的4倍。也可以通过逻辑进行判断,0表示低,1表示高,一个周期内的A/B两相变化为0,0 1,1,1 0。这种判断不仅可以判断4倍的频率,还可以判断旋转方向。

然后,方波信号的最小分辨率角=360度/(4×PPR)。

上一个问题:360PPR增量编码器,具有方波a/B输出,最小分辨率角度=0.25度。

严格来说,方波信号最多可以乘以4。虽然有些人可以使用时差方法将其分解为更精细的点,但增量编码器通常不推荐使用它。对于更高的分频,增量脉冲信号为正弦/余弦,使用正弦和余弦信号。后续电路可以读取波形相位变化,并使用模数转换电路进行5倍、10倍、20倍甚至100倍以上的除法,然后在除法后使用方波。频分倍数实际上是有限的。首先,模数转换存在时序问题。模数转换速度和分辨率精度是矛盾的。不可能无限地细分。其次,原始编码器的线路精度、准正弦和余弦信号本身的输出一致性以及波形的完美性受到限制。细分很简单,但很难做好:一方面,它取决于原始码盘的刻度精度和输出波形的完善程度,另一方面,它取决于细分电路的响应速度和分辨率精度。
