编码器是如何工作的?它的工作原理是什么样的?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-04-22 09:08:32

摘要:西安Hengstler编码器代理西安德伍拓为大家全方位解析编码器的结构组成、工作原理以及各种类型编码器的优缺点和适用场合。
编码器是如何工作的?

编码器是一种将信号如比特流或数据编译并转换为可用于通信、传输和存储的波形的设备。编码器将角位移或线位移转换为电信号,前者称为码盘,后者称为码尺。今天,西安Hengstler编码器代理西安德伍拓为大家全方位解析编码器的结构组成、工作原理以及各种类型编码器的优缺点和适用场合。

Hengstler编码器主要由码盘圆光栅、指示光栅、本体、发光器件、光敏器件等部件组成。

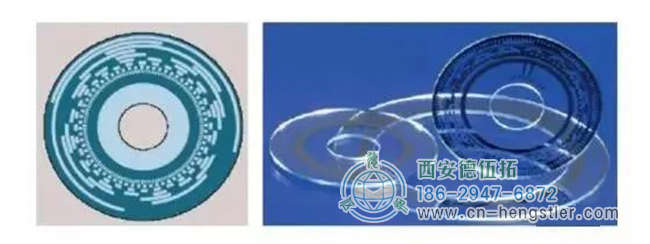

1) 圆形网格由涂在透明材料或金属材料上的放射状明暗条纹组成。相邻条带的间距称为光栅段,围绕光栅整个周长的光栅段数为编码器的脉冲计数分辨率)。

2) 显示网格是一块固定网格,但窗条网格和圆形网格完全相同。

3) 机身是安装圆形网格、显示网格和其他组件的支架。

4) 发光装置通常是红外发光管。

5) 光敏器件为高频光敏元件;通常有硅光电池和光电晶体管。

根据工作原理,编码器可分为两类:增量编码器和绝对值编码器。

增量编码器

1、增量编码器将位移转换为周期性电信号,然后将电信号转换为计数脉冲,脉冲数表示位移的大小。

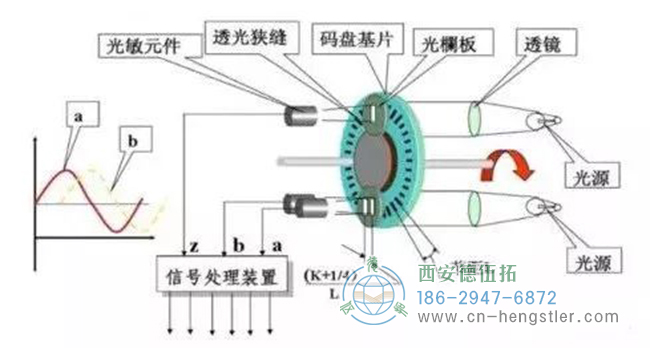

2、工作原理图

编码器是如何工作的?它的工作原理是什么样的?

3、增量编码器的优缺点

优势:

1)高精度可使用倍频电路进一步提高精度);

2)结构简单,成本低,既适用于角度测量,也适用于速度测量,无需接触测量,可靠性高,使用寿命长

缺陷:

启动机器后,要做的第一件事是搜索零。在脉冲传输过程中,由干扰引起的累积误差要求限制计数器和速度。

4、使用注意事项

1)考虑零寻优问题。

2)考虑由干扰引起的可能累积误差

3)考虑最大速度与分辨率之间的矛盾

4)考虑计数器溢出问题

绝对值编码器

1、绝对值脉冲编码器盘是一种绝对角位置检测装置。其位置输出信号是某一标准的数字信号,表示换档后达到的绝对位置。使用起点和终点绝对位置的数字信号,操作后,可以获得位移量。

2、结构的三部分:旋转码盘、光源和光敏元件。光学码迹,每个码迹按照一定的规则分布,有透明和不透明的区域。

编码器是如何工作的?它的工作原理是什么样的?

3、原则

光源发出的光通过光学系统,被狭缝后面的光敏元件接收,输出为“1”,当被不透明区域阻挡时,光敏元件的输出为“0”。每个代码通道的输出代码组合表示代码轮的角度位置。

4、绝对值码盘的优缺点

优势:

1) 精度高,无接触,使用寿命长

2) 启动期间不需要重新定位

3) 无累积误差

4) 不需要计数器,允许的速度很高。

缺陷:

1) 结构复杂,体积大

2) 昂贵的

5、使用注意事项

1) 电源应可靠,长期传输时注意电压降

2) 考虑处理位错误

3) 考虑过零点的处理

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。
