伺服电机编码器以这种方式安装才可以减少误差。

编辑:Hengstler(亨士乐)编码器    发布时间:2022-04-25 08:56:50

摘要:为了帮助您提高工作效率,尽快避免故障,确保编码器的正常运行。德国Hengstler编码器国内正规授权代理西安德伍拓自动化传动系统有限公司为大家详解伺服电机编码器的标准安装方式,减少误差,避免故障发生。
伺服电机编码器以这种方式安装才可以减少误差。

电气安装:

在现场实际应用中,我们在安装Hengstler编码器过程中会遇到各种问题,包括机械和电气方面。不这样做或不定期这样做将影响编码器的正常使用和寿命。以下说明是安装指定应用程序时的详细说明,这对我们的应用程序体验更有帮助。

伺服电机编码器以这种方式安装才可以减少误差。

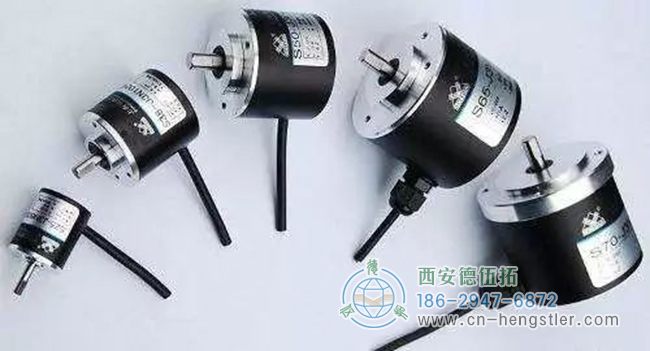

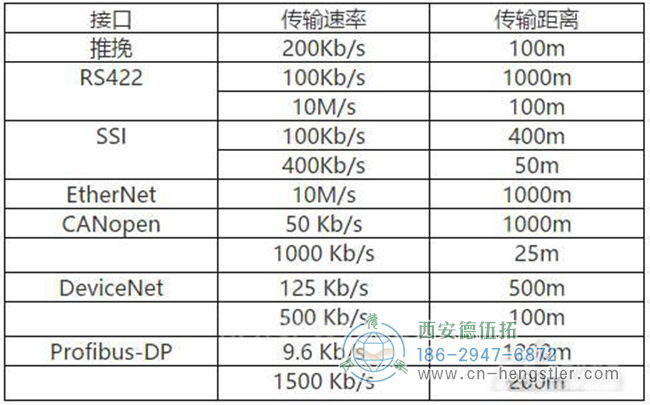

电气接口:

每个电气接口都有自己的特点,以及不同的波特率和传输距离,可根据现场的具体应用环境、实际传输距离和传输速率、Hengstler编码器的安装干扰环境、通信电缆、接地、布线电缆的选择等进行选择。

伺服电机编码器以这种方式安装才可以减少误差。

电缆布线:

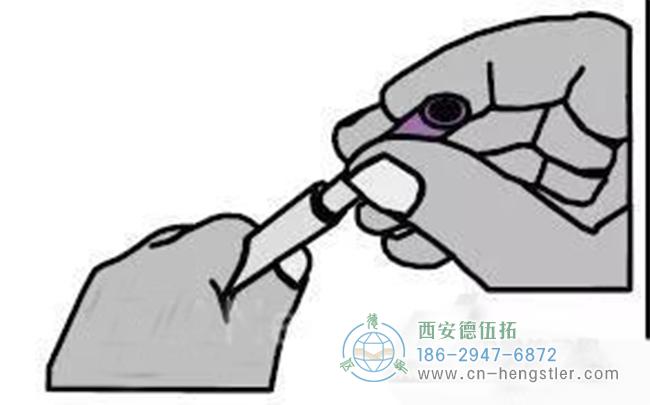

应根据参数表中的电气说明连接编码器导线。未使用的电线应单独绝缘和包裹,或应加绝缘盖,以避免因与其他信号或电源线短路而损坏编码器。

编码器的电气接线必须在完全断电的情况下完成,并且在电压下插拔连接器或电缆很容易损坏编码器。

伺服电机编码器以这种方式安装才可以减少误差。

电源电压必须在额定值范围内,长期使用过高的电压会损坏编码器。

电源电压必须稳定,不得出现任何波动。不要与干扰严重的部件(如逆变器、电磁阀和接触器)共用电源,或使用经过过滤的电源。

根据使用环境,选择合适的电缆:

(1) 选择拖链槽中的拖缆,避免对电缆和插座造成机械损坏;

(2) 选择耐油、耐冷却、耐切割磨损的电缆,避免电缆跳线和编码器外壳侵入;

(3) 编码器通信电缆应选择专用屏蔽电缆。

伺服电机编码器以这种方式安装才可以减少误差。

在连接Hengstler编码器通信电缆时,请注意以下事项:

1.通信电缆必须远离具有强磁场干扰的设备,如电机、变压器和变频器。

2.通信电缆与电源、大电流和干扰电缆分开敷设,最好使用屏蔽良好的金属电缆索环;

3.控制柜与其他电缆的最小距离为2cm,控制柜外距离为50cm;

伺服电机编码器以这种方式安装才可以减少误差。

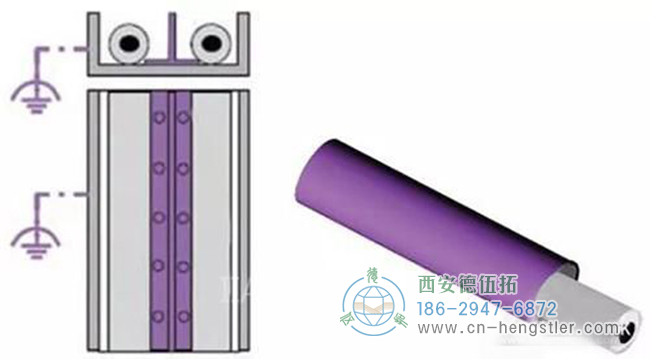

4.如果空间有限,请使用金属隔板、金属套管和金属导管,并保持良好接地;

伺服电机编码器以这种方式安装才可以减少误差。

5.合理布线,避免预留电缆过长,造成电缆通道堵塞;

6.为避免耦合干扰,应尽量减少信号电缆和电源电缆并联的可能性;

7、电缆敷设尽可能靠近控制柜壁、桁架、金属轨等金属部件;

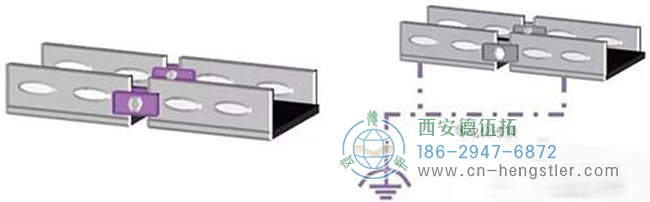

8.必须使用金属电缆支架,支架的端子必须接地;

伺服电机编码器以这种方式安装才可以减少误差。

元件布局:

Hengstler编码器现场安装时,不得与变频器、变压器、电磁阀等强干扰源一起安装,保持10cm的距离或安装金属隔板将其隔离。

在控制柜中安装与旋转编码器通信的模块时,不得安装干扰过大的部件,如变频器和接触器或经常关闭的开关部件。保持3厘米的距离或安装金属隔板。。。隔离。

接地保护:

电缆屏蔽层应在信号接收端为单端,以防止两个接地点之间的泄漏电流损坏电缆。

如果电缆的屏蔽线不能实现良好的接地保护,则必须将单独的接地线连接到屏蔽上;

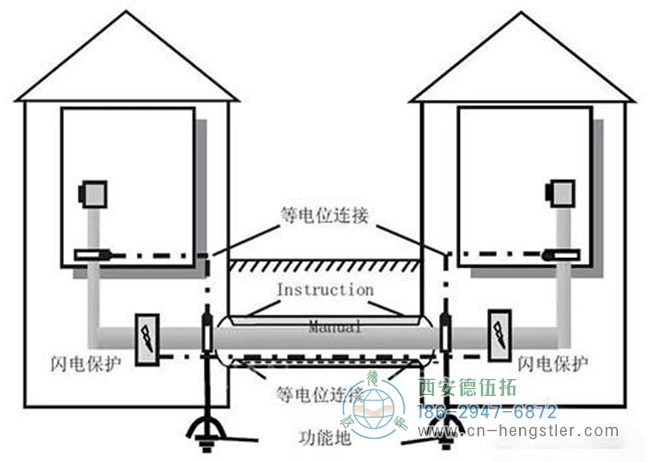

对于远程接地,必须在产品外壳和接地点之间增加一根黄绿色导线作为等电位连接线;

伺服电机编码器以这种方式安装才可以减少误差。

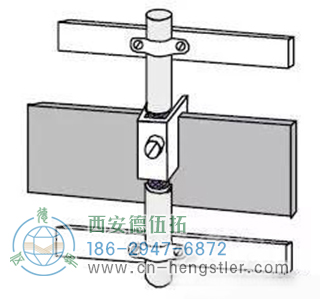

屏蔽电缆的两端必须连接到电气部件(编码器或控制柜)的金属外壳上,并确保正确连接(与金属表面广泛接触);

伺服电机编码器以这种方式安装才可以减少误差。

以上安装说明仅供现场安装和维护工作参考,希望能帮助您提高工作效率,尽快避免故障,确保编码器的正常运行。了解更多关于编码器安装知识,请关注德国亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站,我公司为广大新老用户免费提供Hengstler编码器技术支持,欢迎垂询。
