分析不同hengstler编码器的技术原理和优缺点

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-05 14:15:08

摘要:本文概述了三种hengstler编码器技术,光、磁和电容,并概述了每种技术的权衡。磁性编码器在结构上与光学编码器类似,但使用磁场而不是光束。磁编码器用间隔极磁编码器取代开槽光学编码器,间隔极磁编码器在霍尔效应或磁阻传感器阵列上旋转。
分析不同hengstler编码器的技术原理和优缺点

hengstler编码器在运动控制产品中比较常见,旋转编码器是运动控制反馈回路的关键部件,包括工业自动化设备和过程控制、机器人、医疗设备、电力、航空航天等。

作为将机械运动转换为电信号的设备,编码器为工程师提供位置、速度、距离和方向等关键数据,以优化整体系统性能。

光学、磁和电容是工程师可以使用的三种主要编码器技术。然而,有许多因素需要考虑,以确定哪种技术最适合最终应用。

本文概述了三种hengstler编码器技术,光、磁和电容,并概述了每种技术的权衡。

1、光学编码器

多年来,光学编码器一直是运动控制市场的热门选择。它由一个LED光源(通常是红外光源)和一个位于编码器盘两侧的光电探测器组成。

圆盘由塑料或玻璃制成,由一系列半透明和不透明的线条或狭缝隔开。随着磁盘旋转,LED光路被磁盘上的间隔线或狭缝阻挡,产生两个典型的方形脉冲A和B,可用于确定轴旋转和速度。

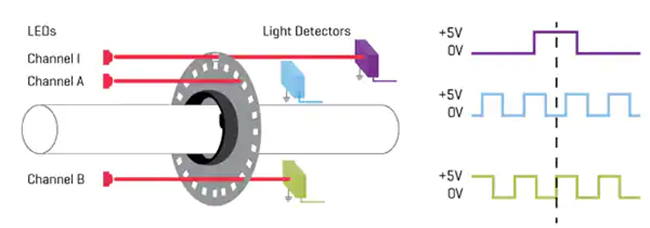

光学编码器的典型A和B正交脉冲,包括索引脉冲
图1:光学编码器的典型A和B正交脉冲,包括索引脉冲

虽然光学编码器被广泛使用,但也存在一些缺点:在灰尘和肮脏的环境中,例如在工业应用中,污染物可能会积聚在编码器盘上,并阻止LED光传输到光学传感器。

受污染的编码盘会严重影响光学编码器的可靠性和准确性,从而导致方波的间歇性或完全丢失。

LED的寿命有限,最终会烧坏,导致编码器故障。此外,玻璃或塑料编码器容易受到振动或极端温度的损坏,这限制了光学编码器在恶劣环境应用中的使用;它们在发动机上的组装非常耗时,并且有更大的污染风险。

最后,如果光学编码器具有更高的分辨率,它将消耗超过100mA的电流,进一步限制其在移动或电池供电设备中的使用。

2、磁性编码器

磁性编码器在结构上与光学编码器类似,但使用磁场而不是光束。磁编码器用间隔极磁编码器取代开槽光学编码器,间隔极磁编码器在霍尔效应或磁阻传感器阵列上旋转。

码盘的每次旋转都会使这些传感器做出响应,产生的信号被传递到信号调节前端电路,以确定轴的位置。

与光学编码器相比,磁性编码器具有更耐用、抗振动和抗冲击的优点。此外,光学编码器的性能在灰尘、污垢和油等污染物的存在下会受到严重影响,而磁性编码器不会受到影响,因此非常适合在恶劣环境中应用。

然而,电机(尤其是步进电机)的电磁干扰会严重影响磁性编码器,温度变化也会导致位置漂移。

此外,磁性编码器的分辨率和精度相对较低,在这方面远不如光学和电容编码器。

3、电容式编码器

电容式编码器主要由转子、固定发射机和固定接收机三部分组成。电容式传感使用条形或线状模式,其中一个电极位于固定元件上,另一个位于移动元件上,以形成配置为接收器/发射器对的可变电容器。

转子上刻有正弦波,在电机轴旋转时产生特定但可预测的信号。然后,该信号通过hengstler编码器的板载ASIC进行转换,以计算轴的位置和旋转方向。

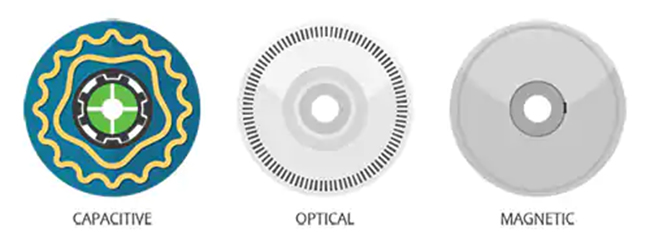

编码器码盘的比较
图2:编码器码盘的比较

4、电容式编码器的优点

电容式编码器的工作原理与数字卡钳相同,因此提供了一种解决方案,克服了光学和磁性编码器的许多缺点。

这种基于电容的编码器技术已被证明是非常可靠和准确的。

电容式编码器不需要LED或视线,即使存在灰尘、污垢和油等可能影响光学编码器的环境污染物,也能按预期运行。

此外,与光学编码器中使用的玻璃盘相比,它不太容易受到振动和极端高温/低温的影响。

如前所述,电容式编码器的使用寿命往往比光学编码器更长,因为它们不会导致LED灯烧毁。

因此,电容式编码器的封装尺寸更小,在仅6到18 mA的全分辨率范围内功耗更低,更适合电池供电的应用。

与磁性编码器相比,电容式技术具有鲁棒性、准确性和分辨率,因此后者对电磁干扰和电噪声的暴露受后者的影响较小。

此外,电容式编码器的数字特性在灵活性和可编程性方面具有显著优势。由于光学或磁性编码器的分辨率由编码器轮决定,因此每次需要不同分辨率时,都会使用一个新的hengstler编码器,从而增加设计和制造过程的时间和费用。

然而,电容式编码器有一系列可编程的分辨率,因此设计人员不必在每次需要新分辨率时更换编码器,这不仅减少了库存,还简化了PID控制回路微调和系统调整。

当涉及到无刷直流电机的换向时,电容式编码器允许数字对准和折射率脉冲调整,这项任务对于光学编码器来说可能是重复和耗时的。

内置诊断为开发人员提供了对系统数据的进一步访问,以优化系统或进行现场故障排除。

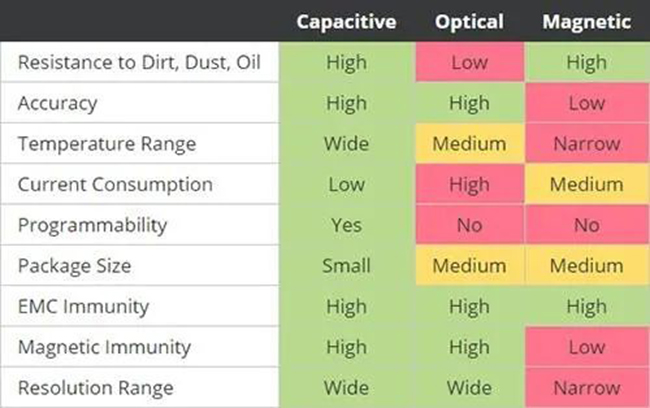

电容、光学和磁性编码器技术关键性能指标的比较
图3:电容、光学和磁性编码器技术关键性能指标的比较

5、需要仔细考虑的几个要点

在许多运动控制应用中,温度、振动和污染是编码器必须克服的关键挑战。事实证明,电容式编码器可以克服这些挑战。

与光学或磁技术相比,它为设计师提供了可靠、精确和灵活的解决方案。

此外,电容式编码器增加了可编程性和诊断功能,这是一种数字功能,使其更适合现代物联网和工业物联网应用。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
