什么是增量编码器?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-10 08:54:05

摘要:增量编码器将位移转换为周期性电信号,然后将电信号转换为计数脉冲,脉冲数表示位移的大小。Hengstler编码器是将角位移或线性位移转换为电信号的装置。前者称为代码轮,后者称为代码尺。根据读取方法,编码器可分为两种类型:接触式和非接触式。
什么是增量编码器?

在今天的文章中,我们将讨论亨士乐编码器如何工作,并详细讨论增量编码器。

增量编码器是一种相对编码器,仅反映待测量对象的相对位置。一般来说,没有关闭的记忆功能,这对应于几何线段的累积。绝对编码器可以反映被测物体相对于几何线坐标原点的绝对位置。应根据使用场合进行选择。此外,绝对编码器的价格明显高于增量编码器。

什么是增量编码器?

增量编码器将位移转换为周期性电信号,然后将电信号转换为计数脉冲,脉冲数表示位移的大小。Hengstler编码器是将角位移或线性位移转换为电信号的装置。前者称为代码轮,后者称为代码尺。根据读取方法,编码器可分为两种类型:接触式和非接触式。接触类型采用电刷输出,电刷接触导电区或绝缘区,指示代码状态为“1”还是“0”;非接触接收敏感元件为光敏元件或磁敏感元件。透光区域和不透明区域指示代码的状态是“1”还是“0”。

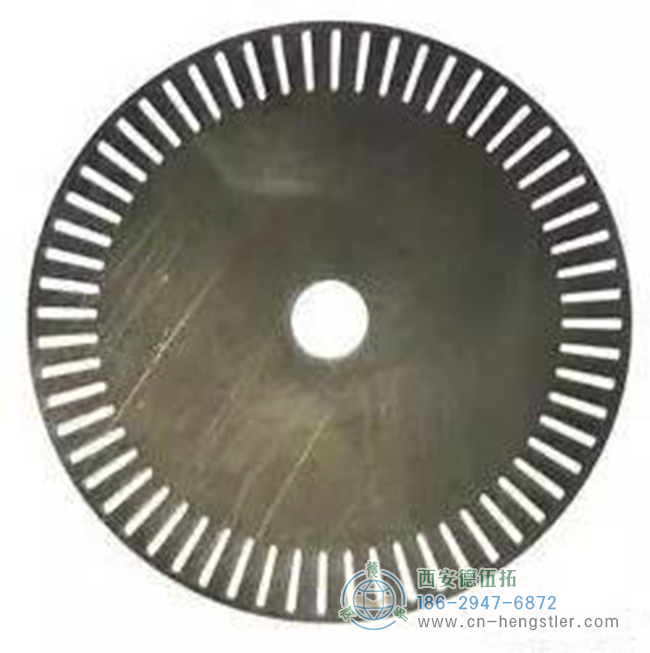

增量编码器,其码盘分为大小相等的明暗网格,电信号脉冲发射到外部。通过计算脉冲,可以确定位移的大小,如下图所示:

什么是增量编码器?

增量编码器,其码盘分为大小相等的明暗网格,电信号脉冲发射到外部。通过计算脉冲,可以确定位移的大小,如下图所示:

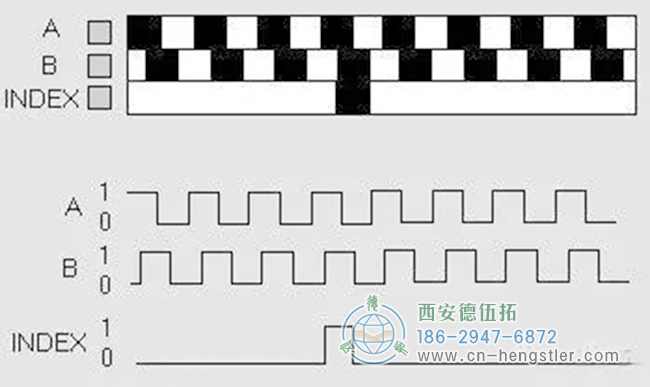

为了区分正负和检测零点,实际码盘比上图复杂,通常包括三个部分:A相位、B相位和Z相位、A相位和B相位差1/4周期(相位差90度),可用于区分正向旋转或反向旋转;Z相位是码盘旋转一次时产生的单圈脉冲,可用作编码器的参考零位,如下图所示:

什么是增量编码器?

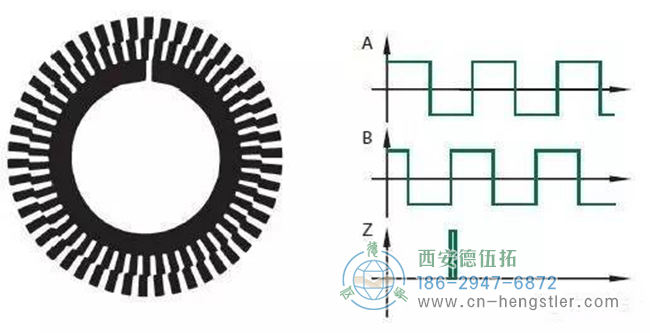

增量编码器的输出波形如下:

什么是增量编码器?

由于脉冲计数的性质,增量式编码器在测量前必须找到参考标记,因此其测量结果是相对的。此外,增量式编码器的数据在断电后丢失。

为了克服增量编码器的缺点,绝对编码器应运而生,未来我们将带来绝对编码器的相关知识。

增量式编码器原理

码盘边缘有等角狭缝(分为透明和不透明两部分),狭缝码盘两侧装有光源和光敏元件。当码盘随工作轴旋转时,每一通道通过一个间隙产生光的明暗交替,经过整形放大后,可获得具有一定幅度和功率的电脉冲输出信号。脉冲的数量等于旋转间隙的数量。脉冲信号被发送到计数器进行计数,通过测量的位数可以知道码盘旋转的角度。为了判断Hengstler编码器的旋转方向,可以使用两套光电转换装置。使它们在空间中的相对位置具有一定的关系,以确保它们产生的信号相位相差1/4个周期。

增量编码器的作用

增量式编码器主要用于数控机床及机械附件、机器人、自动装配机、自动生产线、电梯、纺织机、缝纫机、包装机(定长)、印刷机(同步)、木工机、塑料机(定号)、橡塑机、绘图仪、测角仪、回收雷达等。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
