怎么为电机控制系统选择合适的编码器?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-18 08:55:06

摘要:始终选择最高分辨率的Hengstler编码器最佳实践是评估应用程序并选择满足您需求的最低分辨率,即使有更高的分辨率可用。当应用于光学编码器时,编码器分辨率以每转周期(CPR)为单位测量,分辨率是输出信号随每转增加的次数。
怎么为电机控制系统选择合适的编码器?

在为电机的运动控制系统选择Hengstler编码器时,需要读懂很多的相关技术术语,可用的数据量可能非常大。需要提及的三个重要术语:分辨率、准确度和精度,这些术语相互独立,每一个都指特定的编码器属性,它们不能相互转换。每个特定的亨士乐编码器型号都可以在特定的分辨率范围内使用。例如,编码器有20种不同的分辨率,范围在64 CPR到10000 CPR之间不等。

怎么为电机控制系统选择合适的编码器?

分辨率

在数学、科学和工程中,术语“分辨率”指的是可以测量或观察到的最小距离。为了制作增量编码器,编码器厂家制作了一种将光盘分成不同区域的光盘。例如,常见的图案由打印在透明光盘上的线条和窗口组成。

怎么为电机控制系统选择合适的编码器?

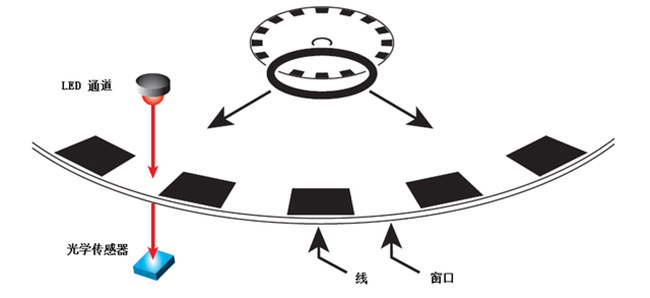

当LED在磁盘上发光时,光照射到窗口或线条,窗口允许光通过磁盘到达另一侧的光传感器,当磁盘旋转时,编码器模块通道a输出是一行高信号和低信号,其值取决于光传感器是否接收到光(高)或无光(低)。

怎么为电机控制系统选择合适的编码器?

当应用于光学编码器时,编码器分辨率以每转周期(CPR)为单位测量,分辨率是输出信号随每转增加的次数。这个数字可以根据磁盘上的行数进行调整;特别是对于更高的分辨率,它可以是行数的倍数,磁盘上的行数始终取决于分辨率,典型值从低分辨率(如32或64)到高分辨率(如5000或10000)。

物理上,在磁盘上最基本的形式中,一个循环由一个行/窗口对组成,CPR与行数、窗口数或行/窗口对数相同。在电气上,一个周期指编码器输出波形的完整周期,一个高脉冲和一个低脉冲的周期相当于360电子度。

CPR指的是圆盘上的线和窗的数量或旋转的电气循环,在这两种情况下,每转周期都是相同的数字,因为每对线/窗产生每一个电气循环,每转周期也给出了我们可以测量的最小距离除以每转360°机械度,即每循环的机械度。

分辨率倍增器

磁盘的分辨率与物理磁盘上的实际行数或窗口数有关,最简单的行数形式是分辨率,运动控制器可以从这些行生成输出波形,并从同一磁盘生成更高的分辨率。增量编码器通常使用正交方法。

怎么为电机控制系统选择合适的编码器?

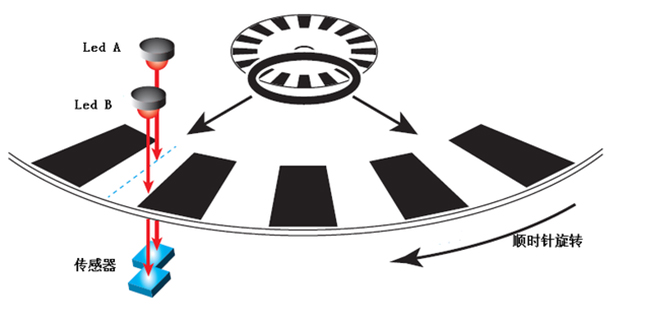

增加了另一个LED和光电传感器,取代了第一个LED的90度角。请注意,90度角为1/4相位或象限,产生第二个输出波形,通道LED B与通道LED a的相位相差90度。

怎么为电机控制系统选择合适的编码器?

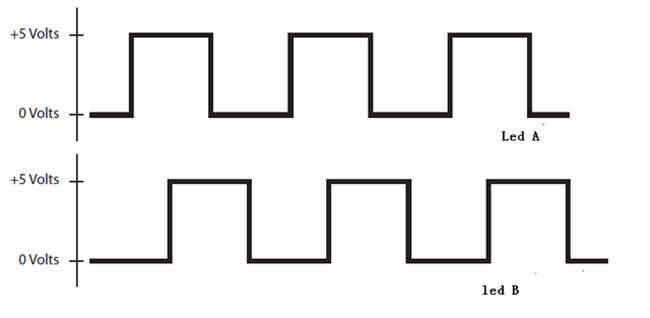

现在可以确定方向,从Led A到Led B,即顺时针旋转,分辨率可以乘以2或4的系数,这称为分辨率倍增,系统设计师可以选择接口芯片(例如LS7183N)计数。通过使用编码器来实现。

怎么为电机控制系统选择合适的编码器?

例如,考虑一个磁盘上有100行和窗口的编码器,亨士乐编码器的分辨率为100 CPR。

x1-如果我们在磁盘旋转时计算每个通道的上升沿脉冲,我们每转100个脉冲(100 PPR),这与100 CPR的分辨率相同,相同的期望值乘以1。

x2-如果我们计算通道A的每个上升沿和每个下降沿,我们每个周期得到2个计数,这意味着每转增加200个计数(200 PPR)。

x 4-如果我们计算通道A和通道B的每个上升沿和下降沿,我们每个周期得到4个计数,每转总计400个计数(400 PPR)。

请注意,我们没有改变光盘的分辨率,它保持不变,这取决于每转的周期数,但通过对输出波形进行不同的解码,我们能够在光盘电缆上获得最多4倍于每转的计数。

小结

始终选择最高分辨率的Hengstler编码器最佳实践是评估应用程序并选择满足您需求的最低分辨率,即使有更高的分辨率可用。高分辨率可能不是最佳选择的一些原因:成本:分辨率越高,成本越高。处理时间:读取每个周期需要时间。CPR越高,所需时间越长。高速应用:缩短每个周期的读取时间。抖动:敏感系统可能对高分辨率信息反应过度。大小:在某些情况下,较高的分辨率可能会影响大小。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
