磁性旋转编码器的工作原理和结构

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-23 10:41:12

摘要:在构建磁性旋转编码器时,hengstler编码器通常由磁盘、磁性传感器和相应的信号处理电路组成。磁盘被磁化成多极。绝对位置信息是通过在传感器元件上轴向旋转磁铁获得的。
磁性旋转编码器的工作原理和结构

磁性编码器使用永久磁铁和相应的感应元件来确定目标的位置、角度和速度。hengstler生产的磁性编码器的分辨率通常低于光学编码器,但磁性编码器非常健壮、耐用和紧凑。与光学编码器相比,磁性编码器具有简单的机械结构和更高的环境兼容性,并且由于其紧凑的尺寸,可用于安装空间非常有限的应用中。

磁性旋转编码器的工作原理和结构

磁旋转编码器是一种基于新型磁敏元件的检测装置。虽然目前市场上光电旋转编码器在旋转编码器中占有很大份额,但由于旋转速度快、操作简单、抗冲击性强、调整、安装维护方便、成本低廉,磁性旋转编码器已取代旋转变压器成为普通精密场合的更好选择。

磁性编码器的采样原理

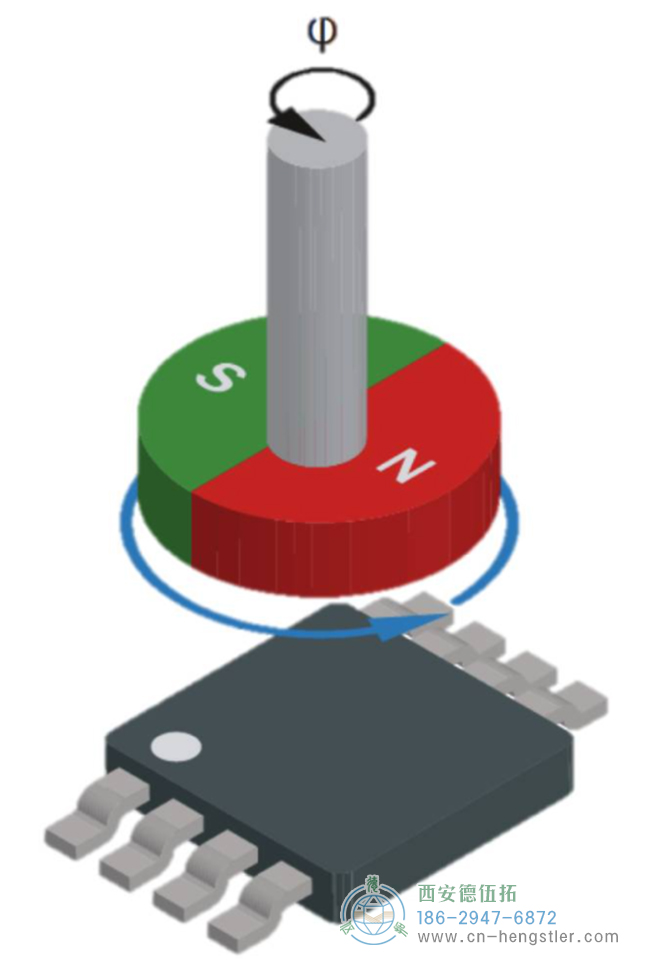

图:磁性编码器的采样原理

在构建磁性旋转编码器时,hengstler编码器通常由磁盘、磁性传感器和相应的信号处理电路组成。磁盘被磁化成多极。绝对位置信息是通过在传感器元件上轴向旋转磁铁获得的。如图所示。所使用的传感元件通常是正交双轴霍尔效应芯片或磁敏传感器,如磁阻元件。当磁盘旋转时,感应元件检测旋转磁盘上沿圆周方向均匀排列的多极磁通量的变化,获得增量脉冲信号或交变磁通量信号,然后通过信号处理电路进行插值或除法处理,以获得所需的绝对值分辨率输出。

感应电压和角度变换(反正切)

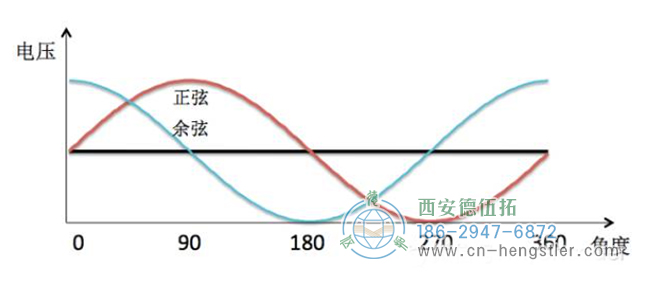

图:感应电压和角度变换(反正切)


由于磁敏元件的输出信号强度与磁极间距成正比,因此磁性编码器的分辨率不能像光学编码器的分辨率那样高。另一方面,光学编码器容易受到灰尘等外部环境因素的影响,光栅非常脆弱,这也给安装和维护带来了困难。因此,磁性编码器是光学编码器的良好替代品。

hengstler采用磁感应技术的编码器极耐灰尘、油脂、水分和其他工业环境中常见的污染物,以及冲击和振动。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
