hengstler编码器安装方法及安装过程中的注意事项。

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-24 08:49:15

摘要:绝对值旋转编码器的安装包括高速端安装、低速端安装、机械辅助设备安装等形式。hengstler编码器直接安装在高速端,电机抖动必须小,否则编码器容易损坏。亨士乐编码器接线和安装应严格按照每个产品的说明书进行,安装过程中应遵守以下小细节。
hengstler编码器安装方法及安装过程中的注意事项。

随着自动化设备的普及,hengstler编码器在机器生产中发挥了巨大的作用,广泛应用于电子设备、机械、烟草机械、印刷机械、包装机械、纺织机械、食品机械、汽车零部件生产线、精密喷墨打印等领域。焊接、精密位置控制等现代工业领域,接下来,西安德伍拓技术人员为大家分享一下关于编码器安装方法,以及旋转编码器在安装过程中的一些注意事项。

绝对值旋转编码器的安装包括高速端安装、低速端安装、机械辅助设备安装等形式。

高速端安装:亨士乐编码器组装在动力电机轴端(或齿轮箱连接。这种方法的优点是分辨率高。由于多圈编码器有4096转,因此电机的转数在该范围内,用于提高范围的转数可以充分利用。分辨率,缺点是移动物体通过减速齿轮后,当往复运动时会出现齿轮间隙误差一般用于高精度的单向控制和定位,如轧钢中的辊缝控制。

此外,hengstler编码器直接安装在高速端,电机抖动必须小,否则编码器容易损坏。

低速端安装:安装在减速器后,如卷扬钢丝绳卷筒的轴端或最后一节减速齿轮轴端,这种方法没有来回间隙,测量更直接,精度更高。该方法一般测量距离定位的长度,如各种起重设备、喂料小车的定位等。

机械辅助设备安装:常用机架、链条带、摩擦滑道、收绳机等。

编码器接线和安装应严格按照Hengstler厂家附带的每个产品的说明书进行,安装过程中应遵守以下小细节。

hengstler编码器安装方法及安装过程中的注意事项。

1、电气方面:

接地线应尽可能厚,一般大于1.5平方米

hengstler编码器输出线不应重叠,以避免损坏输出电路

编码器信号线不应连接到直流电源或交流电源,以免损坏输出电路

与编码器相连的电机和其他设备应接地良好,无静电。

使用屏蔽电缆布线

启动机器前,应仔细检查产品手册是否与编码器型号匹配,接线是否正确。

对于长距离传输,应考虑信号衰减系数,选择输出阻抗低、抗干扰能力强的模型。

避免在强电磁波环境中使用

2、机械方面:

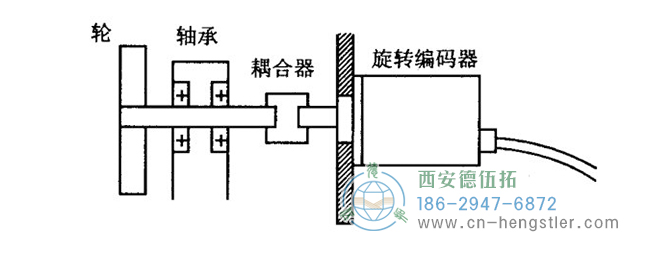

由于亨士乐编码器是一种高精度机电设备,因此编码器轴和用户侧的输出轴之间必须进行弹性软连接,以避免用户轴的绳索和裂纹损坏编码器轴系统和码盘。

组装期间,注意允许的轴载荷

应确保编码器轴与用户输出轴之间的差值小于0.20mm,与轴的偏差角度小于1.5°

装配时严禁敲击,以免损坏轴系和码盘

长期使用时,应定期(每季度)检查编码器的紧固螺钉是否松动

hengstler编码器安装方法及安装过程中的注意事项。

3、环境因素:

旋转编码器是一种精密仪器,使用时要注意附近是否有振动源和干扰源。

不防漏的hengstler编码器不应被水、油等溅到,如有必要,应提供保护盖。

确保环境温度和湿度在使用仪器所需的范围内

hengstler编码器安装过程中需要考虑的要点:

1、空心轴应使用钢板弹簧,以避免与编码器刚性接触。装配时,请注意允许的轴载荷,编码器应轻轻推入绗缝轴,严禁用攻丝锥,以免损坏轴和码盘。内置轴必须满足以下要求:长期使用时,跳动<0.5 mm跳动<0.1 mm跳动<0.1 mm,请检查编码器板簧是否松动,编码器螺纹连接是否松动。

2、带实心轴的编码器轴和用户端的输出轴之间应使用弹性软连接,以避免由于字符串移动和用户轴撞击而损坏编码器轴系统和码盘。组装期间,注意允许的轴载荷,不得超过极限载荷。应确保编码器轴与用户输出轴之间的差值小于0.20mm,与轴的偏差角度小于1.5°。装配时严禁敲击,以免损坏轴系和码盘。

通过以上亨士乐编码器安装的知识,每个人都将对安装过程中应注意的问题有一个大致的了解。如果在安装和使用过程中考虑到这些问题,编码器可以安全运行。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
