曳引驱动乘客电梯旋转编码器码盘变形的处理案例分析。

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-25 08:30:03

摘要:旋转编码器是电梯中的精密仪器,通常密封在保护壳中,所以肉眼不容易观察变形。一些转盘仍然使用容易受热变形的塑料盘,通常会造成人员挤压。如果报告速度损失,您可以考虑检查Hengstler编码器的码盘,看看是否有任何变形。检查时,请注意机房的温度。
曳引驱动乘客电梯旋转编码器码盘变形的处理案例分析。

故障现象

在定期检查期间,发现安装在医院的电梯经常报告故障保护,阅读Hengstler编码器检修手册后,显示速度不足故障。与维护人员一起查找原因,并找到安装在调速器上的旋转编码器中的问题,如图所示。

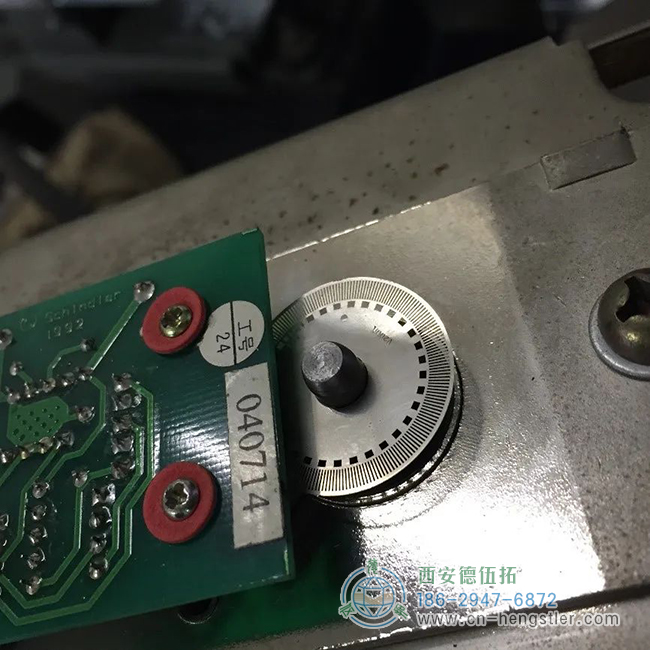

变形的码盘 - 西安德伍拓自动化传动系统有限公司
图1码盘变形

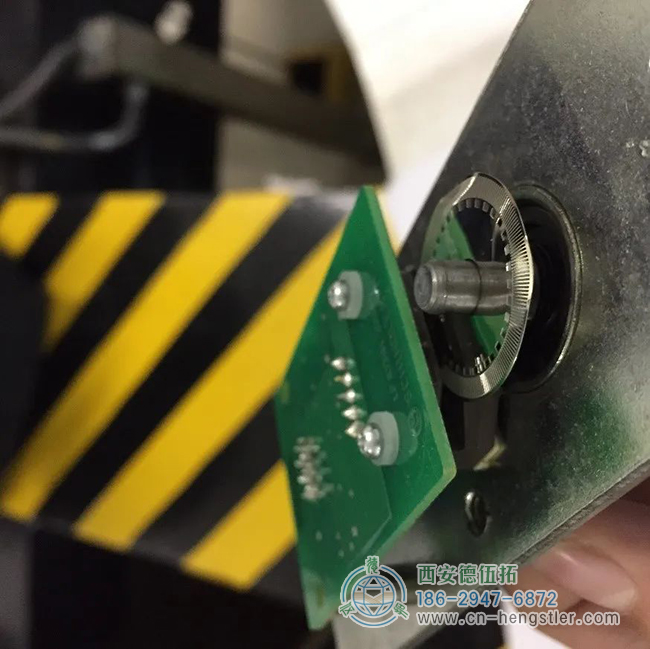

正常的编码盘 - 西安德伍拓自动化传动系统有限公司
图2正常的编码盘

根本原因分析

电梯使用行程减少缓冲器,需要轿厢速度监控装置,因此限速器上使用亨士乐旋转编码器。通过旋转编码器码盘上的光栅捕捉光信号,接收不同频率的脉冲信号,将其转换为速度值,完成速度测量功能。

可能的故障

码盘一旦变形,将导致光信号脉冲不准确,无法准确测量速度。电梯主板检测到轿厢速度与安装在主电机上的旋转编码器的速度测量结果不匹配,并报告一个容易堵塞的故障保护。

处理方法

旋转编码器是电梯中的精密仪器,通常密封在保护壳中,所以肉眼不容易观察变形。一些转盘仍然使用容易受热变形的塑料盘,通常会造成人员挤压。如果报告速度损失,您可以考虑检查Hengstler编码器的码盘,看看是否有任何变形。检查时,请注意机房的温度。建议在机房安装空调,这样在炎热的天气会导致温度过高。

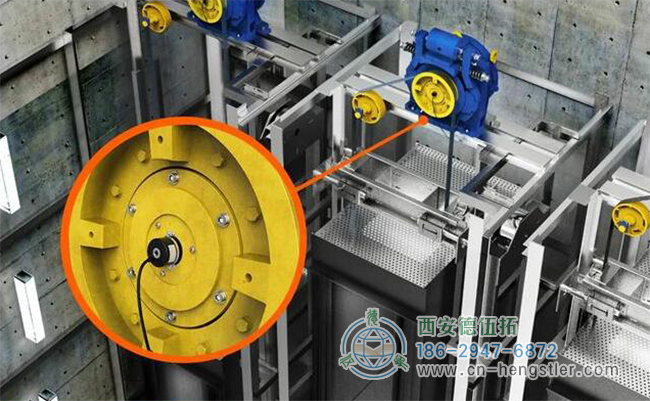

编码器在曳引机上的安装位置 - 西安德伍拓自动化传动系统有限公司
编码器在曳引机上的安装位置

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
