分享更换无齿轮曳引机编码器的案例

编辑:Hengstler(亨士乐)编码器    发布时间:2022-05-30 10:43:41

摘要:亨士乐​编码器反馈至控制柜。控制柜综合上述数据,判断电梯是否运行异常,如超速或打滑,确保电梯正常运行。准备正确的编码器更换程序,普及到工程一线。
分享更换无齿轮曳引机编码器的案例

电梯曳引机在运行过程中,通常都要使用Hengstler生产的编码器来进行控制速度。如果不使用的话,电梯的运行的平层精度将会非常差。

齿轮曳引机和无齿轮曳引机之间的最大区别在于,齿轮曳引机有齿轮箱和减速机构,而无齿轮曳引机没有齿轮箱。此外,无齿轮机器的编码器简单,无齿轮机器的编码器变频器更昂贵,无齿轮的制动扭矩更大,带齿轮的扭矩通常更小。无齿轮制动器在没有问题且需要定期更换齿轮油时更容易维护,但当无齿轮制动器损坏时,会变得非常麻烦。

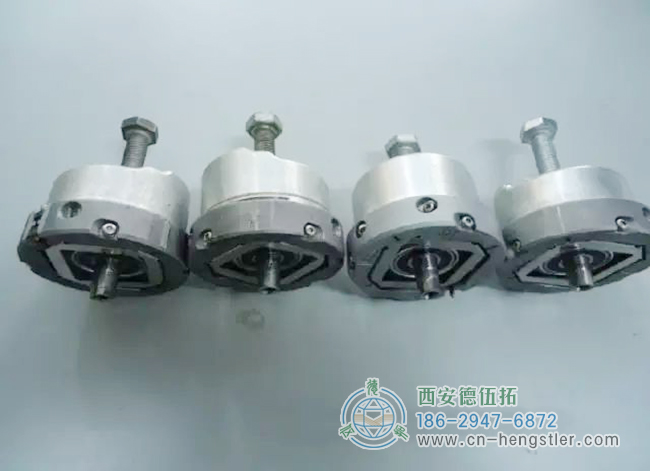

背景:客户退回了许多带有M10×90MM螺柱端头的Hengstler编码器,如图所示

分享更换无齿轮曳引机编码器的案例

原因:

更换方法不正确,现场直接用10MM螺钉拧下编码器,将10MM螺钉永久固定在编码器上,无法拆卸,导致编码器报废。

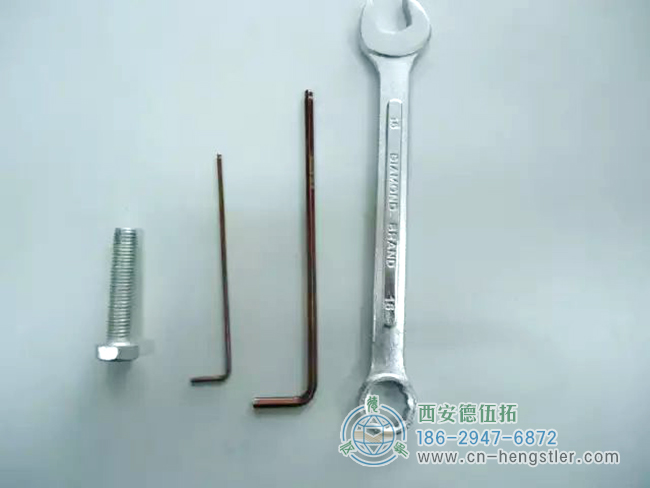

措施:准备正确的编码器更换程序,普及到工程一线。工具:10×90mm螺栓、2.5mm六角、5mm六角、16mm扳手。如图所示

分享更换无齿轮曳引机编码器的案例

步骤:

1、检查电梯,确保轿厢内无人。

2、电源关闭时,逆变器指示灯熄灭;

3、拆下编码器电缆;

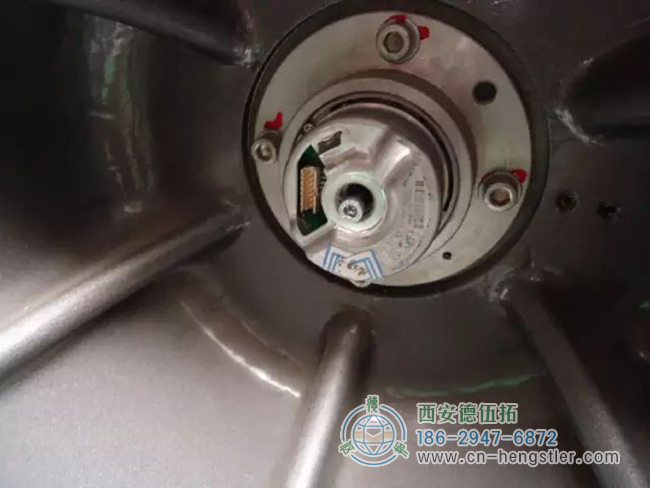

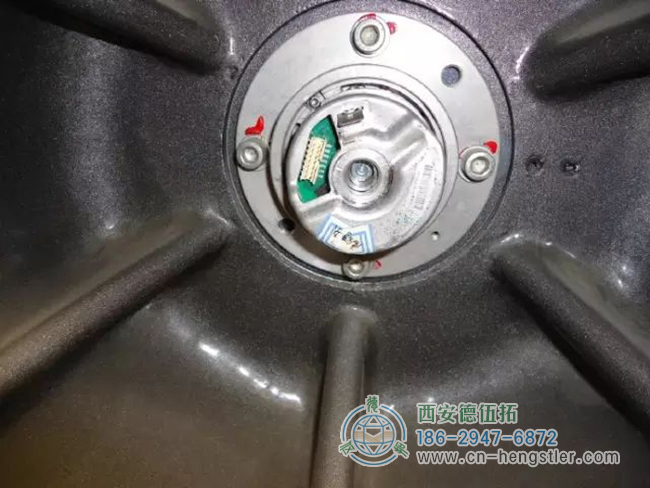

4、如图所示取下盖子

分享更换无齿轮曳引机编码器的案例

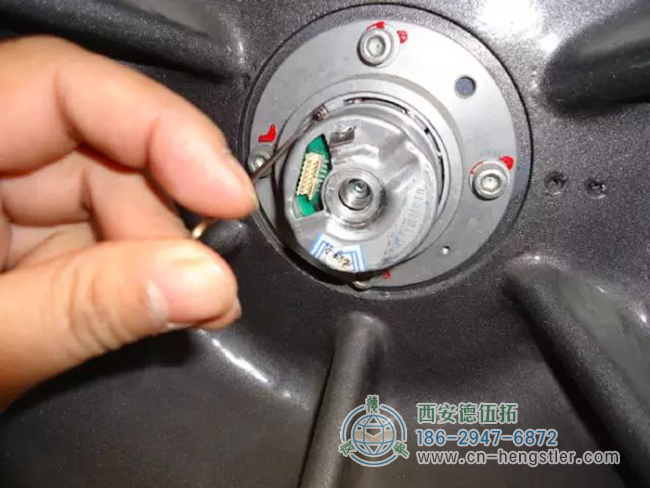

使用2.5英寸内六角扳手,松开编码器安装螺钉,并验证编码器是否可以手动旋转,如图所示

分享更换无齿轮曳引机编码器的案例

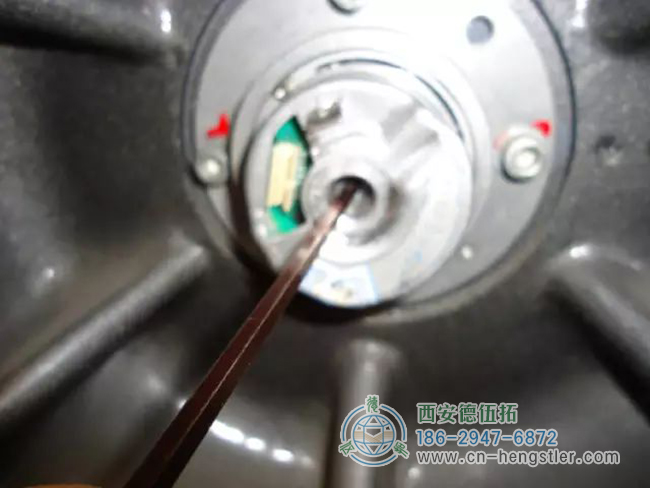

6、将固定代码的中央内六角圆柱头螺钉M5×50逆时针拧松约1.5圈此步骤非常重要,如图所示

分享更换无齿轮曳引机编码器的案例

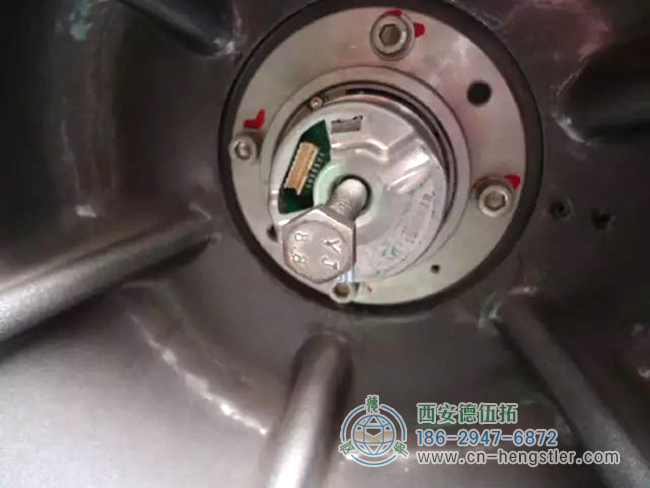

7、用手将M10×90mm螺钉拧入编码器中心,如图所示

分享更换无齿轮曳引机编码器的案例

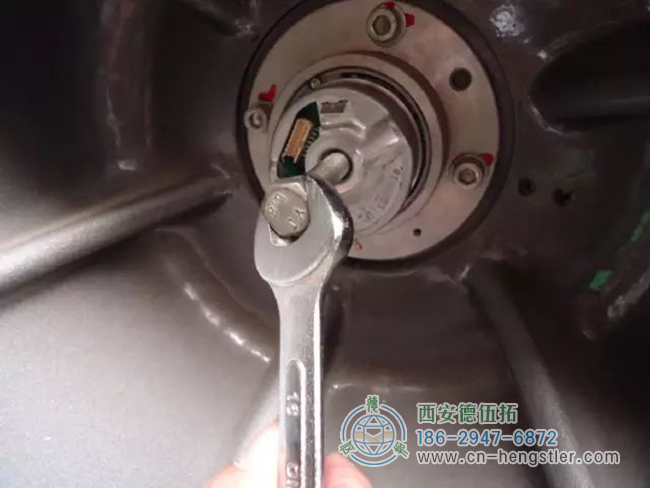

8、用16mm扳手在M 5×50mm内六角螺钉端面上方顺时针转动M10×90mm螺钉,听到一声柔和的“咚”,感觉M10×90螺钉松动,编码器锥头与接收锥套分离。停止使用扳手拉出10×90螺钉,如图所示

分享更换无齿轮曳引机编码器的案例

9、拔出固定编码器的M5×50mm内六角螺钉,如图所示

分享更换无齿轮曳引机编码器的案例

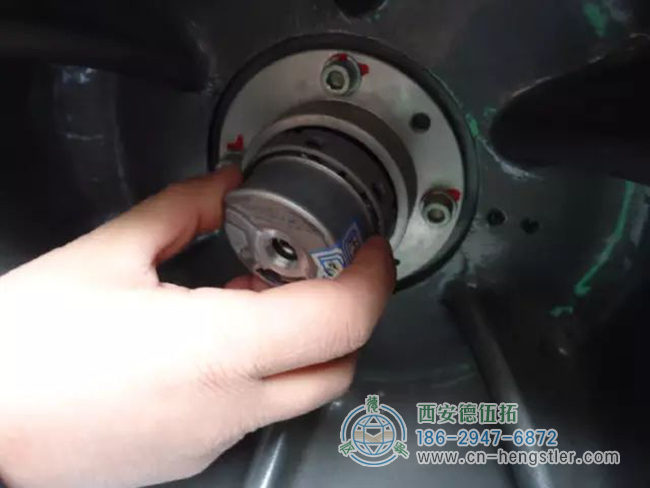

10、拆下编码器。如图所示

分享更换无齿轮曳引机编码器的案例

亨士乐编码器反馈至控制柜。控制柜综合上述数据,判断电梯是否运行异常,如超速或打滑,确保电梯正常运行。

了解更多关于编码器知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
