关于Hengstler编码器的安全可靠性能有哪些检测方法?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-06-06 10:43:20

摘要:亨士乐编码器检测方法主要是将万用表输出电压测量和示波器输出波形检测相结合,以更好地检测静态或超慢速工作条件下的编码器输出波形。为了避免在数据传输和转换过程中出现设置偏差,软件部分通过集成到启动器软件中的控制面板功能将速度设置直接发送到驱动设备,并收集Hengstler编码器接口模块。
关于Hengstler编码器的安全可靠性能有哪些检测方法?

Hengstler编码器作为一种高精度的数字测速仪器,在石化、冶金、交通、医疗等行业有着广泛的应用。顶驱作为21世纪钻井三大技术装备之一,其电机驱动系统一般采用交流变频技术。亨士乐编码器作为闭环控制的速度反馈源,其工作状态直接决定顶驱是否稳定。操作是整个控制系统的一个组成部分。

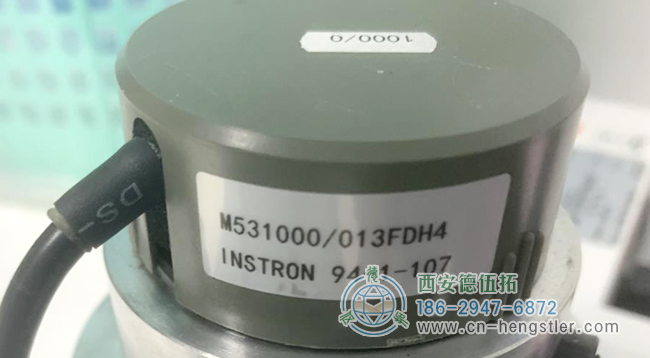

Hengstler编码器M53系列的一款客户定制产品

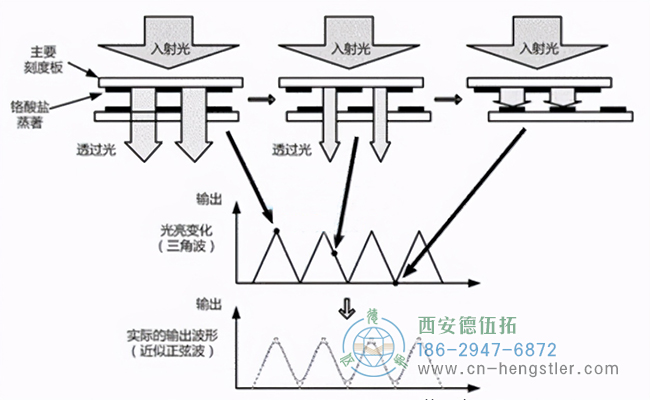

Hengstler编码器的检测原理

目前,编码器检测方法主要是将万用表输出电压测量和示波器输出波形检测相结合,以更好地检测静态或超慢速工作条件下的编码器输出波形。可以这样做。然而,测量单个编码器所需的时间相对较长,并且在高速测量编码器输出波形或测量失真信号(如缺失代码或波形尖峰)时,它无能为力。是上述检测方法无法检测编码器和编码器接口模块是否匹配。顶驱已经组装好,您可以进行台架测试,查看编码器是否与其接口模块匹配。如果它们不匹配,则只有编码器或接口模块匹配。更换、生产延迟。日程因此,迫切需要寻找一种快速有效的编码器检测方法,以满足大规模将编码器应用于顶驱设备的实际需求。

亨士乐编码器软硬件配置

硬件部分采用一套低功率S120交流变频系统,低功率电机带编码器连接轴和防扭支架,采用实验室现有设备,I型顶驱。模拟输出功率远小于系统外的顶驱,CU320控制单元、编码器接口模块、网络拓扑尽可能与I型顶驱匹配,确保测试结果的准确性和实用性。它是。

为了避免在数据传输和转换过程中出现设置偏差,软件部分通过集成到启动器软件中的控制面板功能将速度设置直接发送到驱动设备,并收集Hengstler编码器接口模块。增长跟踪功能在计算机屏幕上实时显示编码器信号,允许您直观地检查编码器检测结果。通过更改速度设置,在不同速度下测试编码器反馈信号非常有用。速度范围可在0至2300 rpm之间任意设定,速度调整精度可达到1 rpm。

跟踪功能允许您直接检查接口模块检测到的编码器反馈信号。

为了降低使用检测编码器的难度,您还可以使用更友好的人机界面,如WinCC。您还可以在测试期间通过启动WinCC直观方便地输入速度设置。

1、编码器检测方法的特征在于,步骤如下。

第一步是将编码器安装在测试台上。电机旋转编码器。

第二步是使用检测设备检测编码器输出的方波。

第三步是计算所有脉冲间隔a1、a2、。。。用于机械旋转周期的方波,以形成脉冲间隔序列。

第四步是对所有脉冲间隔a1、a2、。。。脉冲间隔序列中的。如果分析结果符合要求,则认为编码器合格。如果分析结果不满意。如果这是一项要求,则认为编码器不合格。

2、根据权利要求1所述的编码器检测方法,其特征在于,在第四步骤中,亨士乐编码器的数据分析步骤如下。

步骤1:计算脉冲间隔序列{a1,a2,…,an}的平均值

步骤2,设置脉冲间隔的上限阈值和下限阈值。其中0<n<1,m>1;

步骤3:在脉冲间隔序列中,大于上脉冲间隔阈值的脉冲间隔数为N1,小于下脉冲间隔阈值的脉冲间隔数为N2。如果N1或N2大于设定阈值,则认为编码器不合格。

根据权利要求2所述的编码器检测方法,其中所述脉冲间隔的上限阈值是所述脉冲间隔的下限阈值。

根据权利要求3所述的编码器检测方法,其中所述脉冲间隔的上限阈值是所述脉冲间隔的下限阈值。5.

根据权利要求1所述的编码器检测方法,其中在第四步中,在脉冲间隔图中绘制脉冲间隔序列以进行分析。6.

根据权利要求5所述的编码器检测方法,其中所述脉冲间隔图是序列图。

7、根据权利要求5所述的编码器检测方法,其中,所述脉冲间隔图是小提琴图。

根据权利要求5所述的编码器检测方法,其中,所述脉冲间隔图是小提琴图

8.Hengstler编码器检测方法的优点


与传统检测方法相比,本文给出的的检测编码器方法具有以下优点:

1、操作简单,有计算机基础知识的人只需稍加培训即可操作。

2、充分利用现有设备,无需额外资本投资。

3、可模拟静态、低速、高速等各种工况,模拟精度高,检测范围广,可同时检测编码器和编码器接口模块。

4、编码器检测速度快由于编码器和接口模块通过快速插入式终端连接到信号线,拆装只需5分钟,无需专用工具。特别适用于检测大量编码器和接口模块。

亨士乐编码器输出为多个脉冲的形式,因此,如果需要检查波形失真过多或缺少脉冲,应使用示波器进行测量。

随着工业技术的发展,Hengstler编码器的应用随处可见。在现场设备中,由于各种原因,编码器故障可能频繁发生,我们不知道如何检测和处理它们。没有人知道如何检测编码器的质量。

了解更多关于编码器检测知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司专业技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
