如何使用亨士乐编码器来测量速度?

编辑:Hengstler(亨士乐)编码器    发布时间:2022/7/11 9:18:34

摘要:编码器速度可以通过两种方法中的任何一种来确定:脉冲计数或脉冲计时。在高速情况下,脉冲时序(也称为脉冲频率)之间的时间可能太少,无法精确测量时钟周期,所以此方法最适合低速应用。亨士乐编码器速度测量的准确性可能受到各种因素的影响,包括仪器误差,相位误差和插值误差。
如何使用亨士乐编码器来测量速度?

亨士乐编码器最常用于测量角度或直线距离,但它也可用于执行转速或线速度测量。 这是因为编码器的脉冲频率与其旋转速度之间存在线性关系。 当Hengstler编码器旋转得更快时,脉冲频率便以相同的速率增加。

编码器速度可以通过两种方法中的任何一种来确定:脉冲计数或脉冲计时。


如何使用亨士乐编码器来测量速度?

正交编码

增量式编码器通常在两个通道上输出信号 - 通常称为“A”和“B”两个相位之间偏移90度。 旋转的方向可以由哪个通道在前来确定。 通常情况下,如果通道A在前,则方向取为顺时针,如果通道B在前,则方向为逆时针。正交输出还允许通过使用X2或X4解码技术来增加编码器的分辨率。 使用X2解码时,通道A的上升沿和下降沿都会被计数,每转计数的脉冲数加倍,因此编码器的分辨率翻倍。 使用X4解码,通道A和B的上升沿河下降沿都会被计数,从而将分辨率提高四倍。

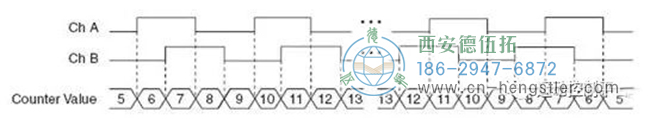

X4编码,通道A和B的上升沿和下降沿都被计数

X4编码,通道A和B的上升沿和下降沿都被计数

脉冲计数

脉冲计数使用采样周期(t)和采样周期内计数的脉冲数(n)来确定一个脉冲(t / n)的平均时间。 知道亨士乐编码器每转的脉冲数(N),可以计算出速度。

ω = 2πn/Nt

其中:

ω=角速度(rad / s)

n =脉冲数

t =采样周期(s)

N =每转脉冲

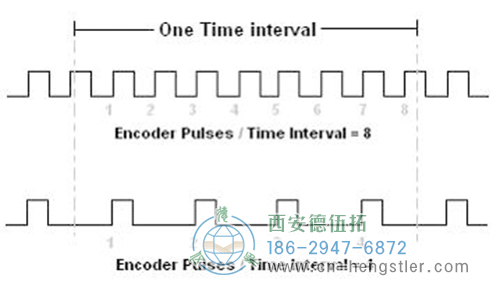

编码器在低速时,脉冲计数的分辨率较差,所以这种方法最适用于高速应用。

编码器在低速时,脉冲计数的分辨率较差,所以这种方法最适用于高速应用。

脉冲时间

利用脉冲计数法,在一个编码器周期(间距或两个相邻的行或窗口之间的间隔)期间计数高频时钟信号。 时钟信号(m)的周期数除以时钟频率(f)给出编码器周期的时间(编码器旋转一个节距的时间)。 如果Hengstler编码器PPR由N表示,则编码器的角速度由下式给出:

ω = 2πf/Nm

其中:

ω=角速度(rad / s)

f =时钟频率(Hz)

m =时钟周期数

N =每转脉冲

在高速情况下,脉冲时序(也称为脉冲频率)之间的时间可能太少,无法精确测量时钟周期,所以此方法最适合低速应用。

编码器进行速度测量的准确性


亨士乐编码器速度测量的准确性可能受到各种因素的影响,包括仪器误差,相位误差和插值误差。

仪器误差包括编码器中的机械缺陷和编码盘或分划板上的刻度误差,例如线或窗口之间的间距变化。 与仪器有关的误差还包括基板的平直度,传感器的不精确定位以及编码器和电机轴之间缺乏同心度。

相位误差源于脉冲或读数之间没有信息的事实。 换句话说,正交编码器只读取一个或两个通道(A和B)上信号的边沿,并在这些读数之间不传送信息。 相位误差只是固定的测量步骤的±1/2或计数。

只有在Hengstler编码器分辨率超出正交编码器固有的X4解码的电子电平时,才会出现插值错误。 插值误差往往随着编码器速度的增加而增加。 使用具有更高行数或更多窗口的编码器可以减少插值和相位误差。

了解更多编码器相关知识,请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
