伺服电机编码器怎么接线?如何配线?电缆可否延长?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-07-28 09:43:44

摘要:伺服电机编码器的布线方法有两种。一是将屏蔽层连接到相应的螺钉上,然后连接到网线上,然后依次连接绿色线和红色线。另一种是按照相应的顺序直接连接附件。然后,可以将连接线的颜色连接到相应的接入点,并根据需要选择适当的布线方法。亨士乐编码器使用的电缆通常是带屏蔽的双绞线。
伺服电机编码器怎么接线?如何配线?电缆可否延长?

伺服电机编码器是安装在伺服电机上的传感器,测量磁极的位置和伺服电机的角度和速度。从各种物理介质来看,伺服电机编码器可分为光电编码器和磁电编码器。另外,旋转变压器也是一种特殊的伺服电机编码器,基本上光电式编码器在市场上使用,但作为新星,磁电式编码器具备可靠性、低价、防污性的特性,已迎头赶上,趋势直追光电编码器。

伺服电机编码器的布线方法有两种。一是将屏蔽层连接到相应的螺钉上,然后连接到网线上,然后依次连接绿色线和红色线。另一种是按照相应的顺序直接连接附件。然后,可以将连接线的颜色连接到相应的接入点,并根据需要选择适当的布线方法。亨士乐编码器使用的电缆通常是带屏蔽的双绞线。如果没有足够的长度,它本身就可以扩展。但是,如果条件允许,建议购买更长的电缆。我们来看一下伺服电机编码器的布线方法。

伺服电机编码器的r接线方法


伺服电机编码器是伺服电动机使用的Hengstler编码器。连接伺服电机编码器的主要方法有两种。

1、方法1

请调整伺服电机的对应位置。连接时伺服电机编码器的接线口朝下。请再次调整伺服电机端子的位置。如果仅连接输入线,则编码器属于端子。如果两个相应的端子都打开,则输入线和输出线连接时,两个小键盘都设置为1。具体布线步骤如下。

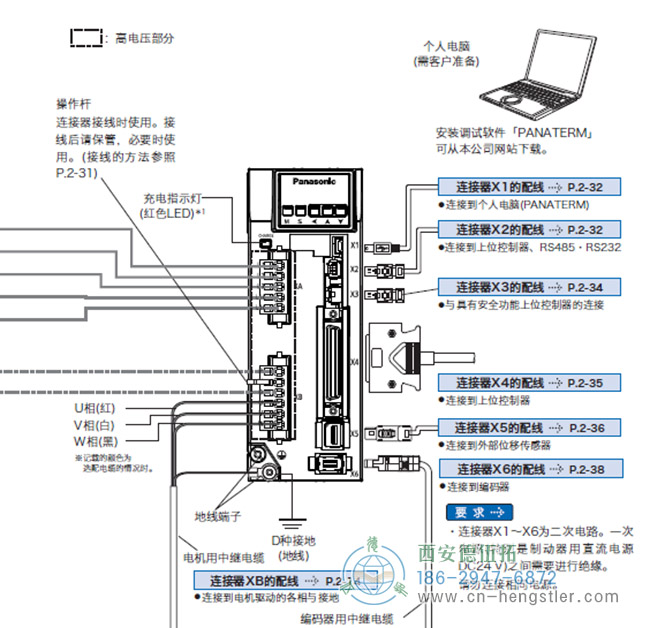

伺服电机编码器怎么接线?如何配线?电缆可否延长?

(1)在自动船位保持线上按顺序设置连接端子附件。

(2)从钢丝外层剥离约10cm的橡胶层。

(3)打开内侧金属屏蔽层绞合,剥掉电线内侧的白色屏蔽层,将屏蔽层连接到相应的螺钉上,连接网线后,依次连接绿色电线和红色电线。

这种布线方法的优点是内部电路层的屏蔽层接触良好,但整体布线顺序复杂,安装不容易。

2、方法2

第二种布线方法的操作步骤与第一种布线方法相同,但布线方法不同。首先,您必须剥离要使用剥离器连接的电源线,然后按照相应的顺序连接附件。根据电缆的颜色,连接到相应的接入点。

该布线方法简单易用,但该连接可能会导致伺服电机编码器屏蔽层接触不良。

可另外延长伺服电机编码器电缆吗?


连接伺服电机编码器时,电缆长度可能不足。伺服电机编码器电缆长度不足时,能否自行延长?

一般情况下,Hengstler编码器电缆必须使用带屏蔽的双绞线。如果您自己延长,您可以注意设置过程,但请注意不要从原始电缆的中心断开并延长。此外,伺服电机编码器电缆过长时,可能会出现电压下降、信号延迟、差动对信号失真等问题。因此,如果线条不够长,建议调整布局。

当然,伺服电机编码器电缆可以自定义。如果您不急着使用,请不要自行更改。建议重新定制或购买较长的伺服电机编码器电缆。

伺服电机编码器配线方法


除了掌握伺服电机编码器的操作和使用方法之外,为了避免亨士乐编码器使用时的特定故障,还需要掌握正确的布线和连接方法。

每旋转产生的脉冲越多,旋转的带槽盘的槽间隔越窄,越容易受到振动的影响。低速旋转或停止时,轴或主机受到振动时,旋转槽盘可能会晃动,产生错误的脉冲。伺服电机编码器的振动在多数情况下会导致错误的脉冲。因此,请注意安装场所和安装场所。

1、为了避免感应噪音等,请注意最短的配线。进入集成电路时需要特别注意。

2、延长线时,受导体电阻和线间静电电容的影响,波形的上升时间和下降时间变长,容易产生信号间的干扰(串扰)。使用线之间的低电容(双绞线)屏蔽线)。

3、与高压线、电力线并列布线时,可能会因感应引起的误动作而损坏,因此请分别进行布线。

4、延长电缆时,必须小于10m。另外,根据电线的分配能力,波形的上升时间和下降时间会变长。如果有问题,请使用施密特电路等对波形进行整形。

5、接线错误可能会损坏内部电路,接线时请注意电源极性。

6、请在切断电源的状态下进行配线。在接通电源的状态下,如果输出线与电源接触,则输出电路可能会损坏。
