单圈与多圈绝对值编码器的特点及其区别有哪些?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-07-29 09:02:43

摘要:所谓的单圈和多圈编码器是指绝对值编码器。绝对值编码器可随时检测到当前的绝对角度位置,特别是在刚通电时就可以检测到所处位置。多圈编码器的另一个优点是测量范围大,实际使用要丰富得多,安装时无需特意找到零点,中间位置也可以作为起点使用,这大大简化了调试安装的难度。
单圈与多圈绝对值编码器的特点及其区别有哪些?

所谓的单圈和多圈编码器是指绝对值编码器。绝对值编码器可随时检测到当前的绝对角度位置,特别是在刚通电时就可以检测到所处位置。

什么是绝对值编码器?


绝对值编码器是指所有机械位置都与测量装置(传感器)在测量范围内的机械位置的原点唯一对应,不需要随时依赖测量的绝对值编码器。先前测量的历史记录。即使没有位移,也可以直接输出自己的绝对值编码。

绝对值编码器的基本原理是不依赖运动就能获取完整的位置信息,每个位置都是唯一的,第二是与以前的读取(包括各种内存方式)无关。不移动位置,不知道上一个读取值的位置,测量并输出单个信号值。

绝对值编码器特点


绝对值编码器光盘有多条光通道跟踪线,每条跟踪线按2线、4线、8线、16线等顺序排列。因此,编码器在读取每个标线的路径和暗度后,仅获取一组二进制代码(格雷码),从2的零次方到2的n-1次方。这称为n位绝对值编码器。这种编码器由光电编码器的机械方向决定,不受停电或干扰影响,不会在某些紧急情况下造成损失。

绝对值编码器在由机械位置确定的每个位置上是唯一的。他不需要回忆,也不需要找到基准点,也不需要经常数数。当你需要知道位置的时候,你会读到那个位置。这样,编码器的抗干扰特性和数据的可靠性大大提高。

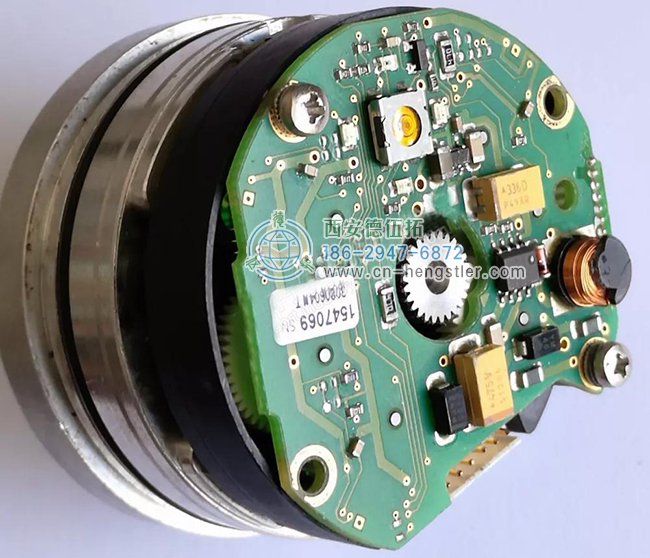

什么是单圈绝对值编码器,它有什么特点?

什么是单圈绝对值编码器,它有什么特点?

在360度的测量范围内。每个输出位置的数据编码在单个360度圆内是绝对和唯一的,并且不需要旋转或依赖于以前的数据来获取位置信息。旋转超过360度后,数据循环将从0重新开始。

单圈绝对值编码器的位数为N阶2,表示其分辨率位置编码。有256个8位编码位置,10位为1024,12位为4096,13位为8192,14位为16384。16位是65536。

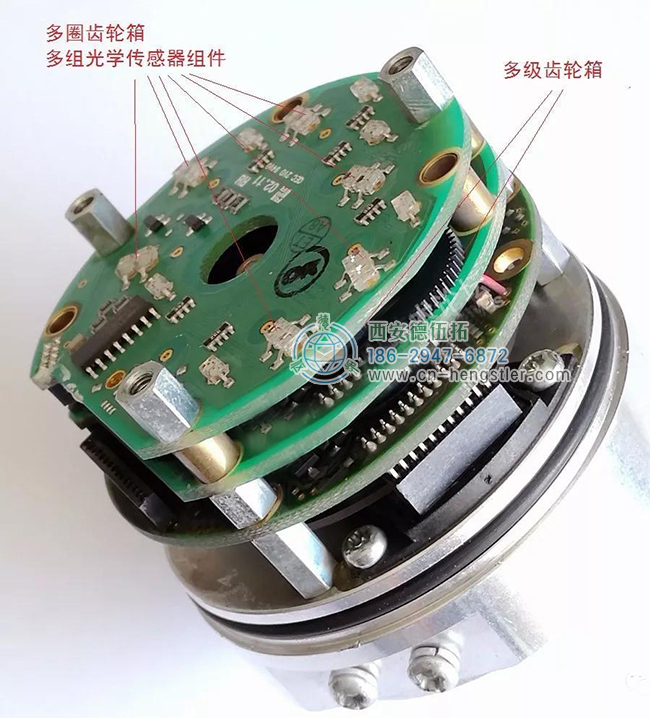

什么是多圈绝对值编码器,它有什么特点?

什么是多圈绝对值编码器,它有什么特点?

绝对值多圈编码器的测量范围不仅包括单个圆的360度“绝对值编码”,还包括多圈值的唯一绝对值编码,不依赖于超过360度后的计数。它通常类似于钟表样式的分针和时针。

多圈绝对值编码器表示其分辨率和以一个旋转的位数X多圈的位数测量的转速。通常使用的多圈旋转为4096圈,少量旋转可达16384圈和65536圈(16-位)。Adico的“ADK-MBA”系列绝对值多圈编码器,最大可达到65536匝,最大单圈分辨率8192。

单圈绝对值编码器与多圈绝对值编码器有哪些区别?


旋转单圈绝对值编码器,测量旋转中光电编码器的线,实现唯一编码。如果旋转超过360度,编码将返回原点,这不支持唯一的绝对值编码。原则上,这样的代码只能用于360度旋转以内的测量。这被称为单圈绝对值编码器。测量超过360度范围的旋转时,必须使用多圈绝对值编码器。

厂家可以根据时钟齿轮机的原理。当中间代码盘旋转时,另一组代码盘(或几组齿轮、几组代码盘)由齿轮驱动,回合数基于单个添加旋转编码为了扩大编码器的测量比例,这样的绝对值编码器被称为多圈绝对值编码器,通过机械位置确认也被编码,各位置代码只是重复,不需要调用。

多圈编码器的另一个优点是测量范围大,实际使用要丰富得多,安装时无需特意找到零点,中间位置也可以作为起点使用,这大大简化了调试安装的难度。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
