Hengstler编码器联轴器的安装知识分享。

编辑:Hengstler(亨士乐)编码器    发布时间:2022-08-02 08:46:41

摘要:安装编码器联轴器时,必须注意指定的安装要求,注意正确的安装方法。编码器联轴器是专门用来连接电机和编码器的联轴器,通常由铝合金、不锈钢、聚氨酯、波纹管和其他材料制成。编码器耦合的主要目的是使编码器与电机电气绝缘,使亨士乐编码器不受电机电源和电机产生的感应电流的影响。
Hengstler编码器联轴器的安装知识分享。

一般来说通孔、盲孔编码器可以通过弹片来与电机轴进行连接,而实心轴的编码器与电机轴之间的连接都是通过联轴器来实现的。今天西安德伍拓自动化技术人员就和大家分享一下关于编码器联轴器的相关知识。
Hengstler编码器联轴器的安装知识分享。

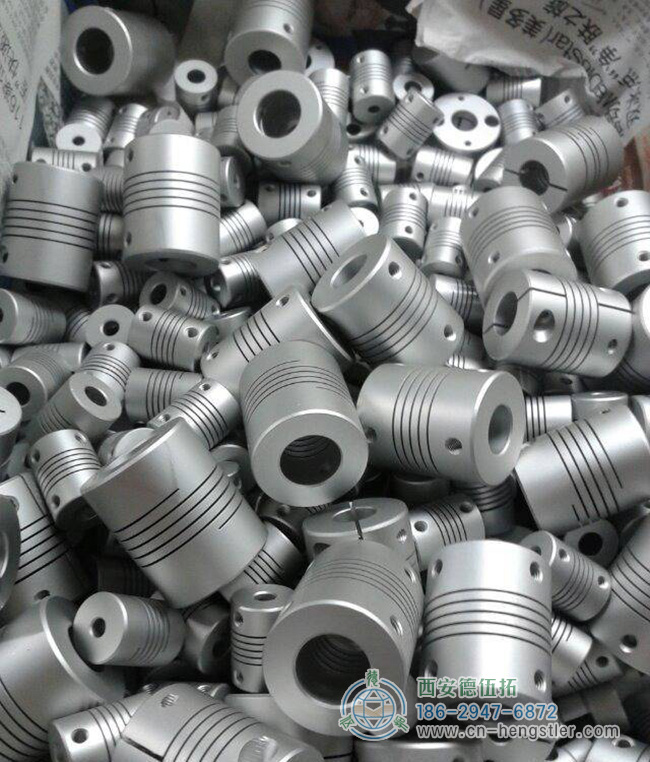

什么是编码器联轴器?


编码器联轴器,顾名思义就是专门用来联接电机与编码器的联轴器。

编码器联轴器的用途与材料。

编码器联轴器是专门用来连接电机和编码器的联轴器,通常由铝合金、不锈钢、聚氨酯、波纹管和其他材料制成。

编码器耦合的主要目的是使编码器与电机电气绝缘,使亨士乐编码器不受电机电源和电机产生的感应电流的影响。

Hengstler编码器联轴器的安装有什么要求?


安装Hengstler编码器联轴器时,必须注意指定的安装要求,必须执行以下操作:

1、零间隙:整个耦合不允许在传输过程中出现滞后。

2、低惯量:为确保传递力,编码器联轴器的重量应尽可能减少。

3、弹性好:编码器的精确联轴器在安装过程中应吸收轴与轴之间的大部分间隙。

4、紧凑结构:编码器联轴器一般尺寸较小,顺时针和逆时针旋转特性完全相同。

5、免维护:基本上不需要安装联轴器后的维护。
Hengstler编码器联轴器的安装知识分享。

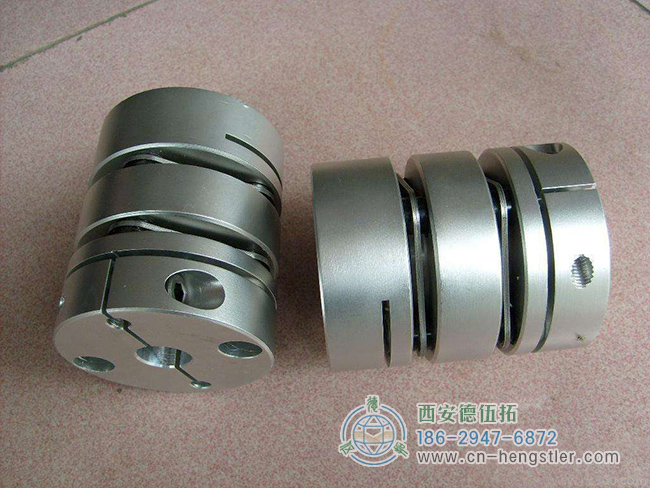

Hengstler编码器联轴器的安装方法


安装编码器联轴器时,请注意正确的安装方法。编码器联轴器的安装方法的步骤如下。

1、为了将驱动轴固定在机器上,编码器轴不能直接连接到机器上,一般使用挠性联轴器。

2、将联轴器安装到编码器上。请注意联轴器不要碰到编码器的表面。

3、使用螺钉将流体弹簧压入安装法兰的表面,但不要拧紧螺钉,旋转流体弹簧,将编码器压入到位。

4、旋转伺服夹环,进入伺服套筒,稍微拧紧,将联轴器固定在驱动轴上,将角度和水平方向的对位错误控制在最小限度,确认联轴器和编码器的安装错误在允许范围内。

5、拧紧伺服夹环的3个螺钉后,将安装联轴器。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
