Hengstler编码器的安装方法之实心轴、盲孔、通孔?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-08-12 09:12:19

摘要:实心轴Hengstler编码器安装会有同步法兰和夹紧法兰等两种安装方式,在安装支架上会有所区别。空心轴编码器主要是看在安装簧片固定好之后,再去固定夹紧环是否会更方便。
Hengstler编码器的安装方法之实心轴、盲孔、通孔?

实际使用Hengstler编码器的过程中,会出现包括机械和电气两方面在内的各种安装问题。如果不注意或不规范地使用,会影响通常的使用和亨士乐编码器的寿命。以下步骤提供了详细的编码器安装步骤。这有助于提高应用程序的体验。今天,西安德伍拓自动化传动系统有限公司技术员和大家谈谈各种类型编码器的机械安装部分。

亨士乐编码器的固定安装方法,包括轴、编码器座、编码器和紧固件,轴的外端中心开设有轴中心螺纹孔,轴的外端还开设有轴安装孔;编码器座的中心开设有编码器座中心孔,编码器座上还开设有编码器座安装孔;所述编码器的中心具有编码器中心孔;连接件穿过编码器座安装孔和轴安装孔将编码器座安装到轴的外端,然后紧固件穿过编码器中心孔、编码器座中心孔和轴中心螺纹孔将编码器安装到编码器座上。

实心轴编码器的安装方法

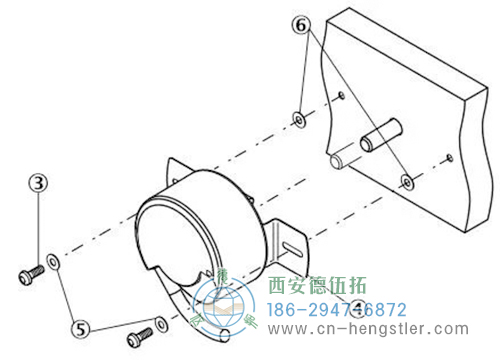

实心轴Hengstler编码器安装会有同步法兰和夹紧法兰等两种安装方式,在安装支架上会有所区别。

1、直接利用编码器法兰端面的安装孔,你来实现编码器与安装支架的固定。

直接利用编码器法兰端面的安装孔,你来实现编码器与安装支架的固定。
直接利用编码器法兰端面的安装孔,你来实现编码器与安装支架的固定。

2、利用夹紧法兰的安装凸台,通过夹具来实现编码器与安装支架的固定。

利用夹紧法兰的安装凸台,通过夹具来实现编码器与安装支架的固定。

3、利用同步法兰的夹紧槽,通过偏心夹具来实现编码器与安装支架的固定。

利用同步法兰的夹紧槽,通过偏心夹具来实现编码器与安装支架的固定。

空心轴编码器的安装方法

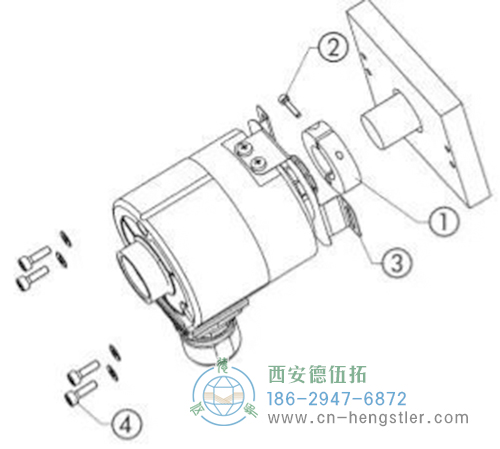

增量型编码器可以选择夹紧环和安装簧片在同侧或是不同侧的,可以根据现场的安装环境来定,主要是看在安装簧片固定好之后,再去固定夹紧环是否会更方便。

盲孔空心轴编码器的安装方法

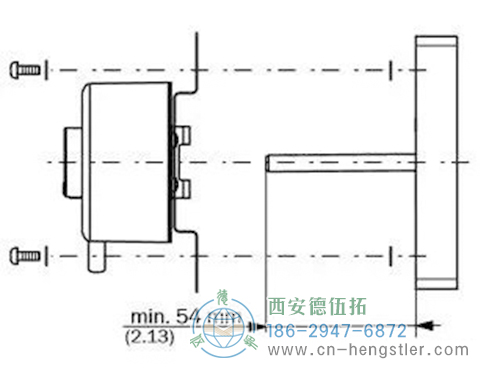

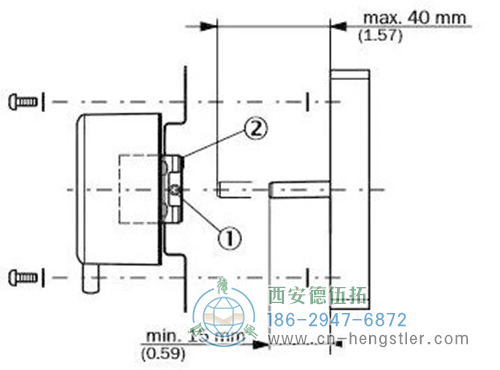

无论增量型或绝对值型编码器,都需要注意轴的长度和轴套的深度是否相配,列如SHI38S系列,一般要求轴的长度不小于15mm,不超过40mm。

盲孔空心轴编码器的安装方法盲孔空心轴编码器的安装方法

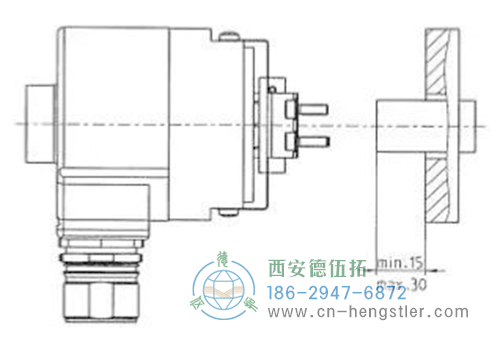

而ATM60_SSI,则是一般要求轴的长度不小于15mm,不超过30mm。

盲孔空心轴编码器的安装方法
盲孔空心轴编码器的安装方法

通孔空心轴编码器的安装方法


通孔空心轴编码器的安装方法通孔空心轴编码器的安装方法通孔空心轴编码器的安装方法通孔空心轴编码器的安装方法

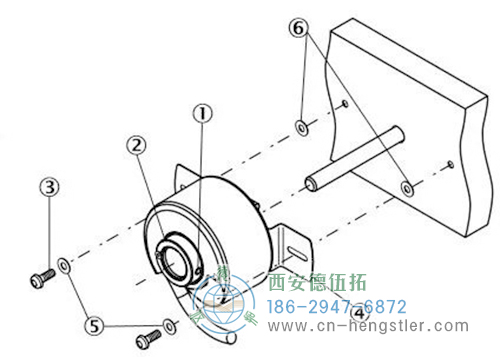

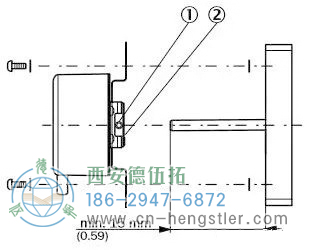

增量型编码器可以选择夹紧环(图中2)和安装簧片(图中4)在同侧或是不同侧的,可以根据现场的安装环境来定,主要是看在安装簧片固定好之后,再去固定夹紧环是否会更方便。

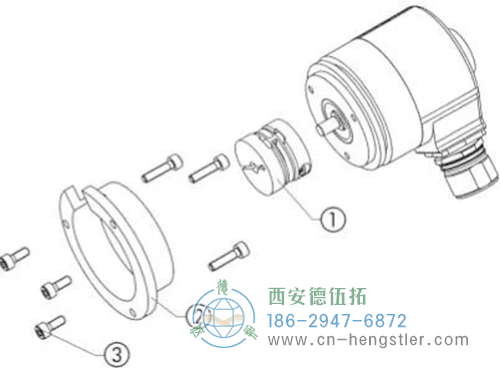

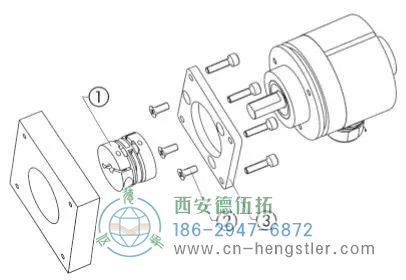

编码器通过联轴器的安装方法


编码器通过联轴器的安装方法

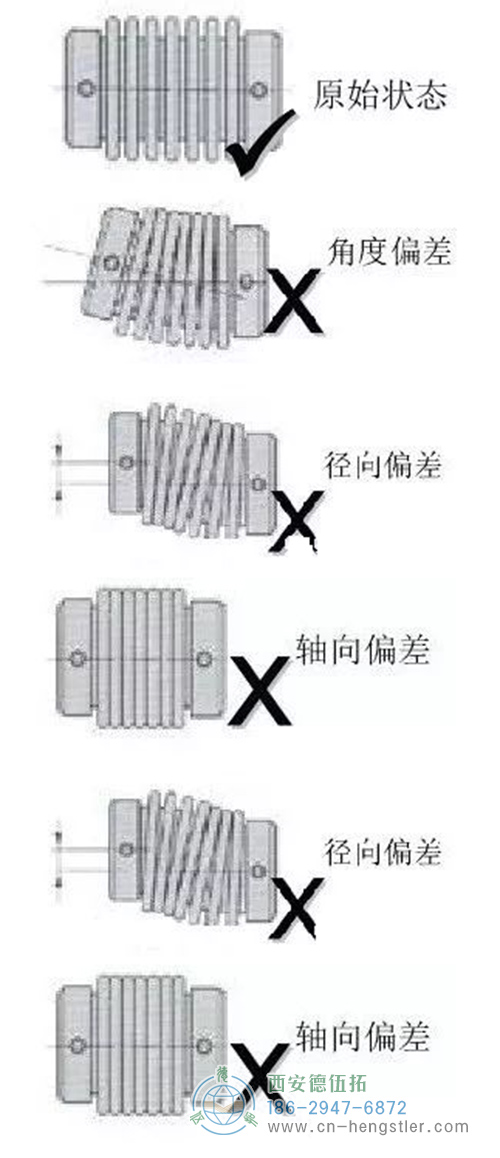

1、联轴器安装时,应保持自然的原始状态,不要有任何扭曲;

2、联轴器上的顶丝扭矩一般为0.6Nm,不要使用过大扭矩,导致螺丝损坏;

3、编码器与联轴器的安装需要保持同心,任何偏差都可能导致亨士乐编码器轴上的机械负载超过额定范围;

编码器机械设零位的方法


增量型Hengstler编码器可以通过轴或轴套,以及法兰上的标记来设置零位,方便现场编码器的装配和使用。

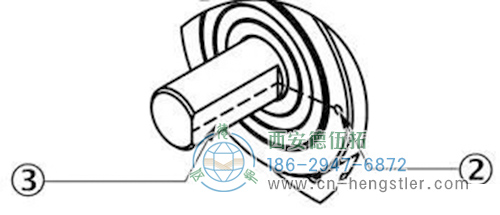

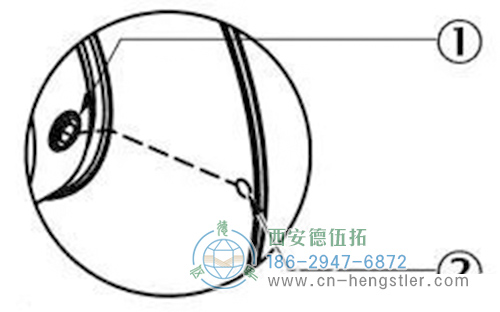

通孔/盲孔空心轴编码器上的轴套固定孔对应到法兰面上的零点标志位,就是机械零位。

编码器机械设零位的方法

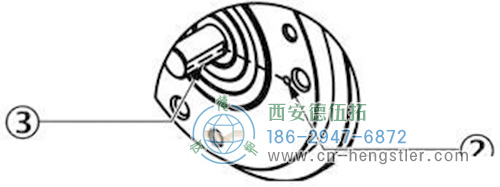

实心轴编码器的轴上的平面端,其中心线对准法兰上的零点标志位,就是机械零位。

编码器机械设零位的方法
编码器机械设零位的方法

采用上述的技术方案,将编码器通过编码器座安装在轴的外端,与现有技术采用联轴器连接,采用此编码器固定方法固定后的编码器占用空间小,安装后符合设备对整体外观的要求。编码器的固定安装还包括具有安装腔的编码器护罩,所述编码器护罩具有编码器护罩安装孔,所述编码器护罩的外端敞开,连接件依次穿过编码器护罩安装孔、编码器座安装孔和轴安装孔将编码器护罩和编码器座安装在轴上。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
