磁编码器的结构、工作原理、优势、应用及其市场分析。

编辑:Hengstler(亨士乐)编码器    发布时间:2022/8/16 9:37:47

摘要:亨士乐磁编码器依赖于三个主要组件:磁盘、传感器和调整电路。圆盘是磁化的,圆周上有很多极。传感器检测磁盘旋转时磁场的变化,并将此信息转换为正弦波。传感器是检测电压变化的霍尔效应器件或检测磁场变化的磁阻器件。
磁编码器的结构、工作原理、优势、应用及其市场分析。

磁编码器的工作原理

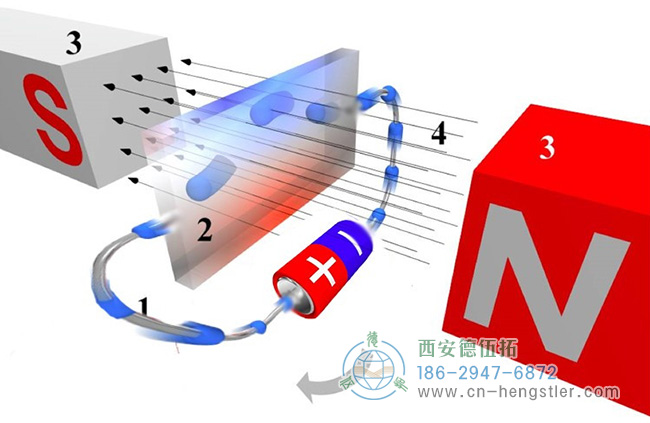

当电流流过磁场中的导体时,磁场对导体内的电子在与电子移动方向垂直的方向上施加力,在与导体和磁力线垂直的方向上产生电位差。

磁编码器的工作原理

如果使导体上的磁场以电流流动的路径为轴向上图的箭头方向旋转,则由于磁场和导体所成的角的变化,霍尔电位差发生变化。电位差会发生变化,但其变化趋势与上次报道的2次线圈旋转时的输出电压相同,为正弦曲线。因此,Hengstler磁编码器可以根据通电导体两侧的电压,反过来计算磁场的旋转角度。

磁编码器的工作原理

测量旋转位置反馈是磁编码器的基本工作机制。测量的旋转位置将放大,并由霍尔传感器进行转换。

磁编码器中使用的霍尔传感器(芯片)通常高度集成,不仅集成了霍尔半导体组件和相关的信号处理和调整电路,还集成了模拟Sincos信号、方波数字等各种类型的信号输出。电平信号或总线通信输出单元。

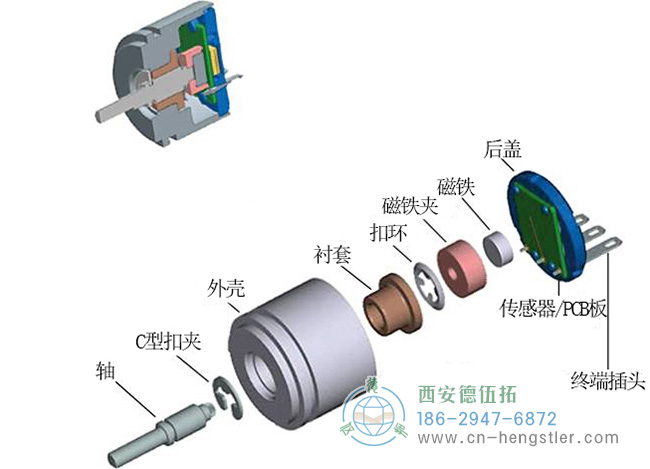

磁编码器结构


磁编码器依赖于三个主要组件:磁盘、传感器和调整电路。圆盘是磁化的,圆周上有很多极。传感器检测磁盘旋转时磁场的变化,并将此信息转换为正弦波。传感器是检测电压变化的霍尔效应器件或检测磁场变化的磁阻器件。调节电路对信号进行乘法、除法或插值,以生成所需输出。

磁编码器结构

磁编码器分类


磁编码器的分类与光电编码器相同,主要有增量式和绝对式,绝对式分为一转绝对式和多转绝对式。

增量磁编码器:

磁盘编码器的分辨率取决于磁盘周围的极数和传感器的数量。相对输出位置。

绝对值磁编码器:

绝对式磁编码器为每个测量位置指定唯一的二进制代码或字。这样,即使发生停电,也可以跟踪编码器的准确位置。

Hengstler磁编码器:

人们经常批评的磁编码器的另一个缺点是响应速度慢。这不适用于快速运动负载的位置反馈。此外,由于其精度和分辨率(与光学编码器相比)较低,磁编码器被认为不合适。作为伺服电动机集成的位置反馈元件。另外,作为伺服编码器还有一个必须解决的课题。那是多旋转位置反馈。。。

磁编码器是由德国公司Hengstler制造的一系列产品,在最苛刻的运动反馈应用中提供智能、免维护(无需更换电池)、性价比高的解决方案。

将韦根多匝技术与直通空心轴多匝绝对式编码器集成,可实现无需电池的多匝绝对式编码器和直通空心轴解决方案。

编码器内不需要齿轮,紧凑的形状和高成本效率的理念,是最适合嵌入伺服马达、步进马达和各种机器人接头的解决方案。

磁编码器的优缺点:

优点:可能磁编码器的最大优点是其坚固性。与光学编码器不同,磁性版本不受灰尘、污垢、液体、润滑脂等污染物、冲击和振动的影响。与光学编码器一样,磁编码器需要磁盘和传感器之间的气隙。但是,磁编码器的气隙不需要像光学编码器那样干净透明。除非磁盘和传感器之间有铁材料,否则会检测到电磁脉冲。正确运行Hengstler编码器的两个重要规范是传感器相对于磁盘(或磁带)的径向位置以及传感器与磁体之间的距离。

缺点:对电磁干扰敏感,应采取补偿和保护措施,避免温度漂移。

当前磁编码器应用的新进展:

磁编码器使用高性能微处理器,克服磁编码器对干扰的敏感度,完成复杂的信号处理,将访问时间缩短为微秒。

磁编码器的分辨率和精度越来越高,霍尔效应传感器越来越薄,带来与光电编码器相当的分辨率和精度。

无电池多匝技术解决了多匝定位不回的问题,同时无需更换电池。

磁编码器应用案例


与传统的光学编码器相比,磁编码器不需要复杂的码盘或光源,组件较少,检测结构简单。同时,霍尔元件本身也具有坚固的结构和小型等诸多优点轻量、长寿命、耐振动、不怕灰尘、油、水蒸气、盐水喷雾污染或腐蚀…等。此外,磁编码器在使用时可靠性较高,强度和耐久性较高,适用于风力发电、建筑机械等较为苛刻的仪器环境中使用。

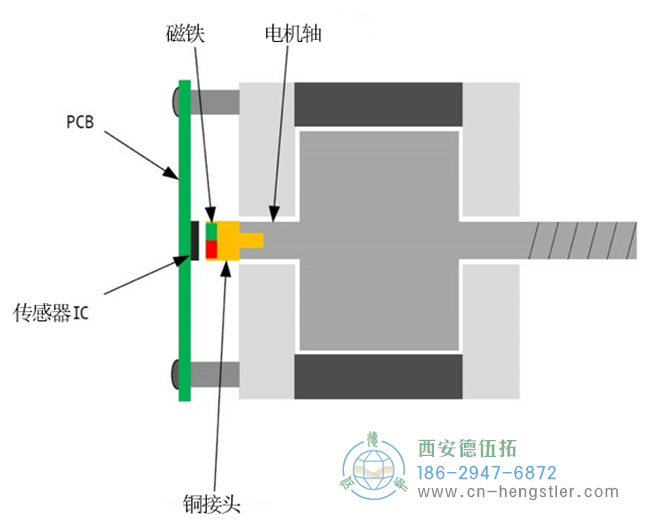

案例1:磁编码器可应用于电机的旋转位置反馈,编码器的永久磁铁直接安装在电机轴的一端,因此不需要轴承。反馈编码器)。)实现非接触位置测量,有助于降低电机运行过程中机械轴振动引起编码器故障(或损坏)的风险,提高电机运行的稳定性。

磁编码器应用案例

案例2:对于太阳能发电系统和太阳能发电站,太阳能跟踪系统将太阳能收集器调整到最适合太阳的位置,从而增加太阳能的使用。

磁编码器应用案例

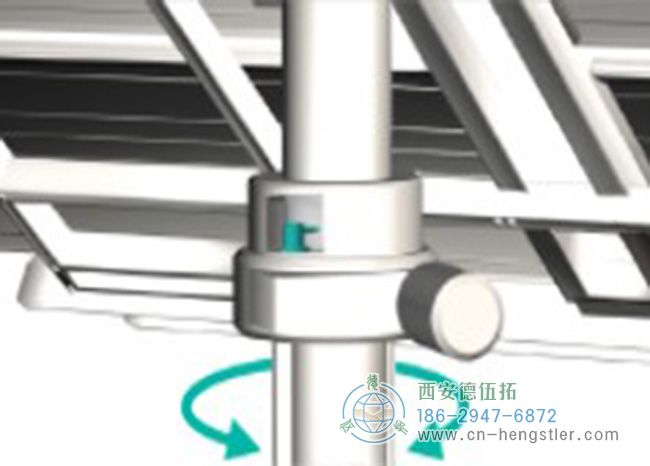

仰角控制用绝对式旋转编码器

磁编码器应用案例

符合价格的优秀设计

不需要齿轮和电池,多匝

无电池变速器和多匝

工作温度:-40℃~+85℃

模拟输出、CANopen总线、J1939协议、RS232标准、DeviceNet总线、SSI

环保级别:IP65

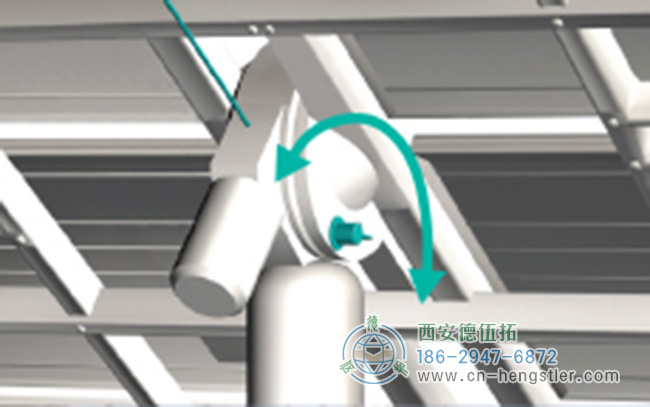

偏角控制用绝对式旋转编码器

偏角控制用绝对式旋转编码器

符合价格的优秀设计

不需要齿轮和电池,多匝

工作温度:-40℃~+85℃

模拟输出、CANopen总线、J1939协议、RS232标准、DeviceNet总线、SSI协议

环保类,最大:IP65

综上所述,与光学编码器相比,磁编码器具有成本低、质量高的优点。

与传统的光学编码器相比,磁编码器不需要复杂的码盘或光源,组件较少,检测结构简单。同时,霍尔元件本身也有很多优点。例如,坚固的结构和小型、轻量、长寿命、耐振动性、不怕灰尘、油污染、水蒸气、盐水喷雾或腐蚀。等等。磁编码器还具有使用上的可靠性比较高、耐用,适合在风力发电、建筑机械等比较严酷的机器环境中使用。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
