编码器联轴器安装方法以及注意事项

编辑:Hengstler(亨士乐)编码器    发布时间:2022-09-01 09:39:58

摘要:编码器联轴器是专门用来连接电机与编码器的联轴器,一般有铝合金、不锈钢、聚氨酯、波纹管等多种材质。编码器联轴器的用途主要是将编码器与电机进行电气隔离,防止编码器受到来自电机供电和电机产生的感应电流的影响。
编码器联轴器安装方法以及注意事项

由于在设备上安装编码器时无法保证完全对中,所以在安装编码器时常需要使用一个柔性比较好的联轴器。

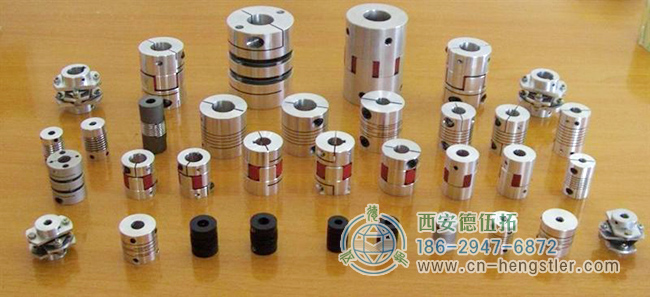

编码器联轴器的分类


联轴器所联接的两轴,由于制造及安装误差,承载后的变形以及温度变化的影响等,会引起两轴相对位置的变化,往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力,即能否在发生相对位移条件下保持联接功能以及联轴器的用途等,联轴器可分为刚性联轴器,挠性联轴器和安全联轴器。

编码器联轴器的分类

刚性联轴器:刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力,要求两轴严格对中,但此类联轴器结构简单,制造成本较低,装拆.、维护方便,能保证两轴有较高的对中性,传递转矩较大,应用广泛。常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。

挠性联轴器:挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器,前一类只具有补偿两轴线相对位移的能力,但不能缓冲减振,常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等;后一类因含有弹性元件,除具有补偿两轴线相对位移的能力外,还具有缓冲和减振作用,但传递的转矩因受到弹性元件强度的限制,一般不及无弹性元件挠性联轴器,常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。

编码器联轴器用途是什么


编码器联轴器是专门用来连接电机与编码器的联轴器,一般有铝合金、不锈钢、聚氨酯、波纹管等多种材质。

编码器联轴器的用途主要是将编码器与电机进行电气隔离,防止编码器受到来自电机供电和电机产生的感应电流的影响。

编码器联轴器安装有哪些要注意的地方


安装Hengstler编码器联轴器时,需要注意符合规定的安装要求,要求做到:

1、零间隙:联轴器整体在传动过程中不允许有间隙。

2、低惯量:在确保传动强度的基础之上,应尽可能降编码器联轴器的重量。

3、弹性好:精密的编码器联轴器,需要很大程度上吸收在安装过程中产生的轴与轴之间的偏差。

4、结构紧凑:编码器联轴器通常体积小巧,顺时针与逆时针回转特性完全相同。

5、免维护:联轴器安装后基本上无需维护。

编码器联轴器的安装方法


安装Hengstler编码器联轴器要注意正确的安装方法,编码器的联轴器安装方法步骤是:

1、固定机器上的驱动轴,不能将编码器轴与机器直接相连接,通常采用柔性联轴器。

2、安装联轴器到编码器上,请注意联轴器不要接触到编码器表面。

3、将带螺丝的伺服夹环推到安装法兰表面,但不要锁紧螺丝,旋转伺服夹环,以便将编码器推入到位。

4、旋转伺服夹环,进入到伺服套子中,然后轻轻缩紧,在驱动轴上固定好联轴器,并尽量减少角度和水平对准误差,以保证联轴器和编码器安装误差在允许范围内。

5、锁紧伺服夹环上的3个螺丝,联轴器就安装好了。
