Hengstler编码器是如何准确测量设备旋转速度的?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-10-25 09:45:27

摘要:Hengstler编码器的速度可通过两种方法确定:脉冲计数或脉冲时间测量。Hengstler编码器速度测量可能受到各种设备误差的影响,包括设备误差、相位误差和插值误差。只有当Hengstler编码器的分辨率超过正交编码器的固有X4解码电子器件时,才会发生内插误差。插补误差随速度的增加而增加。使用具有更多行数或更多窗口的编码器可以减少插值和相位误差。

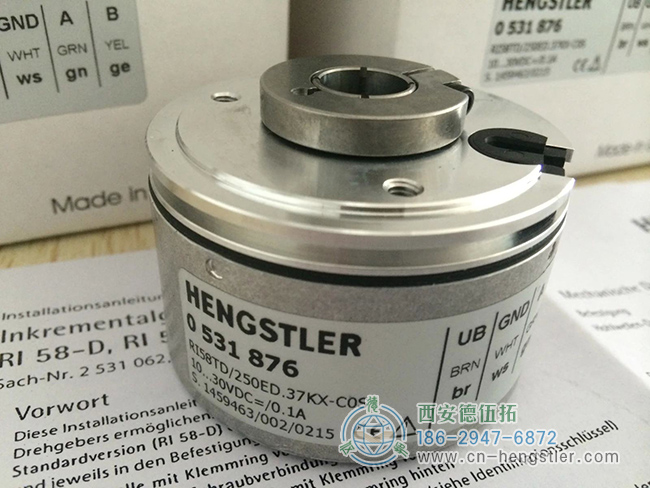

Hengstler编码器是如何准确测量设备旋转速度的?

当使用旋转编码器时,角度或线性距离测量是一个重要方面,因为它可以用于速度或线性速度测量。因为Hengstler编码器旋转速度增加的时候,脉冲率也会以相同的速度增加。

Hengstler编码器是如何准确测量设备旋转速度的?

Hengstler编码器的速度可通过两种方法确定:脉冲计数或脉冲时间测量。

增量编码器通常在两个通道上输出信号,通常称为“A”和“B”,在两个相位之间偏移90°。旋转方向可以由哪个通道最先到达来确定。通常,当通道A在前面时,方向为顺时针;如果通道B在前面,则方向为逆时针。正交输出还允许通过使用X2或X4解码技术来增加编码器的分辨率。在X2解码期间,通道A的上升沿和下降沿被计数,每转计数的脉冲数加倍,从而使编码器分辨率加倍。X4解码对通道A和B的上升沿和下降沿进行计数,将分辨率提高四倍。

Hengstler编码器速度测量可能受到各种设备误差的影响,包括设备误差、相位误差和插值误差。

设备误差包括编码器中的机械缺陷和编码器或标线上的刻度误差。与仪器相关的误差包括基板的平整度、传感器的定位精度以及编码器和电机轴之间同心度的一致性。

相位误差是由脉冲或测量值之间缺乏信息传递引起的。正交编码器仅读取一个或两个信道(A和B)上的信号边缘,并且不在这些读数之间传输信息。相位误差仅为±1/2或计数固定测量步长。

只有当Hengstler编码器的分辨率超过正交编码器的固有X4解码电子器件时,才会发生内插误差。插补误差随速度的增加而增加。使用具有更多行数或更多窗口的编码器可以减少插值和相位误差。

了解更多绝对值编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
