HENGSTLER单圈绝对值编码器是否可以测量多圈?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-11-03 09:03:48

摘要:HENGSTLER单圈绝对值编码器,以在旋转期间测量光电码盘的每个刻线。如果旋转超过360°,代码将返回原点,这与绝对代码唯一性原则不符。旋转编码器通常以周期读取。依靠亨士乐编码器本身不可能进行多圈测量,这可以通过后续程序结束进行标记。
HENGSTLER单圈绝对值编码器是否可以测量多圈?

单圈绝对值编码器的工作原理


HENGSTLER单圈绝对值编码器,以在旋转期间测量光电码盘的每个刻线。如果旋转超过360°,代码将返回原点,这与绝对代码唯一性原则不符。这种代码只能用于360°旋转范围内的测量,称为单圈绝对值编码器

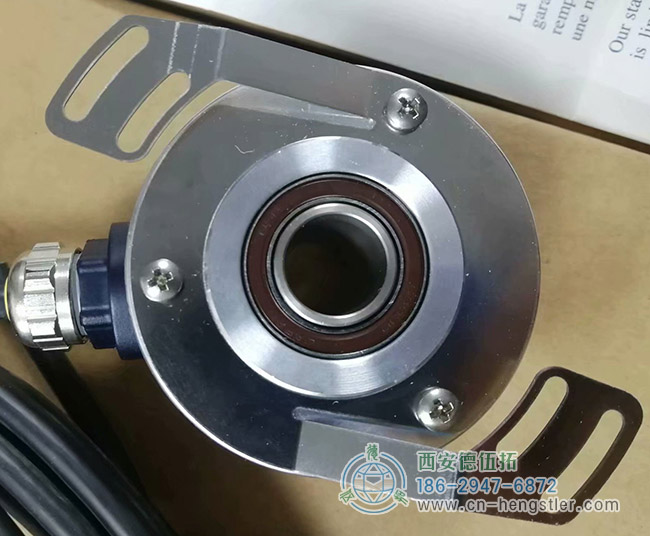

HENGSTLER单圈绝对值编码器

单圈绝对值编码器可以测量多圈吗?


答案是可以的。

编码器的绝对值用于评估每次旋转的位置。现在的主要问题是如何判断是否通过了整个自旋来计算自旋数。方法如下:

如果HENGSTLER编码器不以超高速旋转,可编程逻辑器件的周期扫描周期可以用作时间刻度,即,取当前周期的代码a,然后将a与前一周期的代码B进行比较。如果B-a>=1,则编码器不旋转;如果B-A<=1,编码器旋转。由于A和B代码的值根据PLC扫描周期进行更新,因此即使代码丢失,也不会导致过圈错误评估。

旋转编码器通常以周期读取。依靠亨士乐编码器本身不可能进行多圈测量,这可以通过后续程序结束进行标记。

单圈绝对值编码器和多圈绝对值编码器之间的区别


单圈绝对值编码器:在0-360°的任何角度位置发送唯一信号,用于角度测量和运动测量。

多圈绝对值编码器:与单圈绝对值相比,增加圈数的功能。每一圈的每个位置都是独一无二的。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供HENGSTLER编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
