如何理解HENGSTLER增量编码器的倍频问题?

编辑:Hengstler(亨士乐)编码器    发布时间:2022-11-10 09:01:01

摘要:HENGSTLER增量编码器的倍频技术原理:常见的编码器输出信号包括ABZ三相,其中AB相是脉冲输出信号,Z相是旋转数,AB两相相差90°。旋转方向取决于A是在B之前还是在B之后。当计数脉冲数时,通常使用倍频法进行计数,这样分辨率就提高了4倍。
如何理解HENGSTLER增量编码器的倍频问题?

什么是编码器的倍频技术?


倍频是驱动器对增量编码器分辨率的电路准备。电路准备后,编码器分辨率转换为四倍频率脉冲,并发送至故障编码计数器。目的是提高反馈脉冲的分辨率。计算脉冲当量和电子平移时,应计算四倍频率。

HENGSTLER增量编码器的倍频技术原理

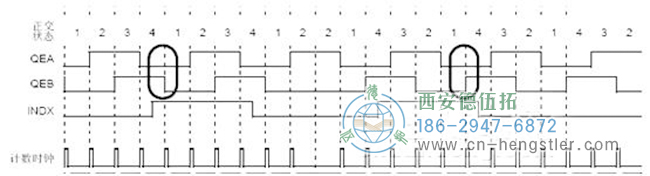

常见的编码器输出信号包括ABZ三相,其中AB相是脉冲输出信号,Z相是旋转数,AB两相相差90°。旋转方向取决于A是在B之前还是在B之后。当计数脉冲数时,通常使用倍频法进行计数,这样分辨率就提高了4倍。例如,2500行编码器的分辨率为10000 p/r。如何理解倍频4和倍频1之间的区别?简单地说,倍频1计数a和B方波在一个周期内发射一个脉冲的完整检测。倍频4在一个周期中检测a和B的上升沿和下降沿,每个上升沿或下降沿发射一个脉冲,从而在一个循环中输出四个脉冲,因此提高了分辨率并精确定位。

如何理解HENGSTLER增量编码器的倍频问题?

HENGSTLER增量编码器倍频技术的应用案例


一般来说,4x频率占大多数。

例如,如果电机配备2500线编码器,电机每转可输出2500个脉冲,无需倍频;当由四倍频电路处理时,它可以得到每周期1000个脉冲的输出,并且电机周期为360°。因此,每个脉冲代表360°/10000的位置,比360°/2500高四倍。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
