Hengstler防爆编码器在跑车防护装置的应用说明

编辑:Hengstler(亨士乐)编码器    发布时间:2022-11-25 08:58:36

摘要:Hengstler防爆编码器在跑车防护装置安装、调试、操作及使用注意事项:编码器属于高精度仪器,安装时严禁敲击和摔打碰撞,安装或使用不当会影响编码器的性能和使用寿命。编码器与外部联接应避免刚性连接,而应采用联轴器、连接齿轮或同步带联接传动,避免因用户轴的串动、跳动造成编码器轴系和码盘的损坏。
Hengstler防爆编码器在跑车防护装置的应用说明

防爆编码器在跑车防护装置的作用


跑车防护装置用防爆编码器(以下简称编码器)主要用于测量煤矿井下提升机转速及提升机与矿车之间的位移(或距离)关系。

Hengstler编码器选用集光、机、电技术于一-体的数字化传感器,输出计数脉冲,可与多种PLC进行连接换算。

当外部的连接轴旋转时防爆编码器输出计数脉冲,经换算后,得到速度、位置等变量。

编码器执行标准GB3836-2000、Q/ZMD021 - 2010。

防爆编码器在跑车防护装置的使用环境条件


温度:0°C ~40°C;

平均相对湿度:≤95%RH ( +25°C );

大气压力: 80kPa~ 106kPa;

机械环境:无显著振动和冲击的场合;

适用于有瓦斯和煤尘爆炸的危险环境中;

周围介质无腐蚀性气体。

防爆编码器的结构及外形尺寸

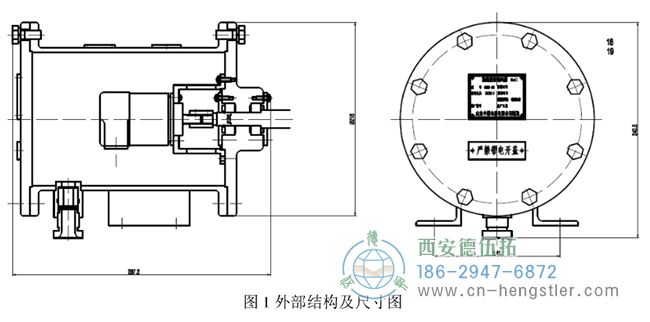

编码器主要由编码器、外壳两部分组成,其外部结构如图1所示。

编码器主要由编码器、外壳两部分组成,其外部结构如图1所示。

防爆编码器的电气原理


绝对编码器光码盘上有许多道刻线,每道刻线依次以2线、4线、8线、16线。

在Hengstler编码器的每一个位置,通过读取每道刻线的通、暗,获得-组从2的零次方到2的n-1次方的唯- -的 2进制编码(格雷码),这就称为n位绝对编码器。这样的编码器是由码盘的机械位置决定的,它不受停电、干扰的影响。

防爆编码器在跑车防护装置安装、调试、操作及使用注意事项


1、编码器属于高精度仪器,安装时严禁敲击和摔打碰撞,安装或使用不当会影响编码器的性能和使用寿命。安装时不要给轴施加直接的冲击。亨士乐编码器轴与机器的连接,应使用柔性连接器。在轴上装连接器时,不要硬压入。即使使用连接器,因安装不良,也有可能给轴加上比允许负荷还大的负荷,或造成拨芯现象,因此,要特别注意。轴承寿命与使用条件有关,受轴承荷重的影响特别大。如轴承负荷比规定荷重小,可大大延长轴承寿命。不要将旋转编码器进行拆解,这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中,表面有水、油时应擦拭干净。

2、编码器与外部联接应避免刚性连接,而应采用联轴器、连接齿轮或同步带联接传动,避免因用户轴的串动、跳动造成编码器轴系和码盘的损坏。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取“线上+线下”服务的服务形式,帮助企业解决技术难题。
