HENGSTLER编码器在帘布裁断机中的应用

HENGSTLER编码器在帘布裁断机中的应用

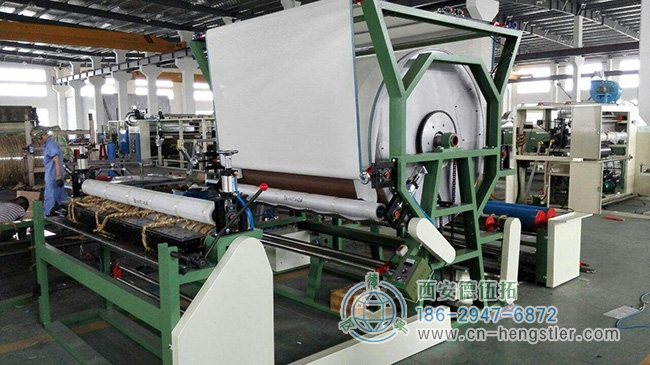

卧式裁断机是轮胎行业的必要设备之一。它用于将悬挂橡胶后的纤维绳或帆布切割成一定的宽度和角度，以便在成型过程中使用。这机器根据HENGSTLER反馈位置可以精确切割斜交轮胎和子午线轮胎的织物。窗帘帆布的材料类型可以是尼龙、聚酯、人造丝或棉纤维。



该机由导向和存储装置、纠偏装置、切割装置、输送装置、角度测量和调节装置、空气管路和电气部件组成。输送机和角度测量与调整是设备的主要装置，直接决定了窗帘的宽度和角度。我公司采用HENGSTLER增量式旋转编码器控制幕帘宽度，采用绝对旋转编码器控制帘帘角度，完全满足用户要求的精度。

输送机：卧式切割机串式输送机由交流伺服电机驱动，与亨士乐增量编码器和PLC配合使用，使串式输送机在一定范围内实现高精度无级调速，并具有稳定的定位精度。通过触摸现实单元来调整切割长度。电缆运行时，长度测量轮驱动旋转编码器，发出的光信号由PLC的内置计数器计数。输送机电机速度的瞬时阈值和停止由PLC计算和比较控制，以实现精确定位。在传送带装置的实际操作中，窗帘屏可能会有回程差，因此我们使用了两相旋转编码器来确保测量的准确性。

角度装置：

整个控制装置安装在这里，可以围绕垂直主轴旋转以调整切割角度。主轴由交流电机驱动，中心配有HENGSTLER生产的绝对光电编码器。当电机驱动主轴旋转时，光电信号被发送到PLC进行转换处理，即将格雷码转换为二进制码和BCD码，并获得相应的角度。该角度与PLC和触摸屏显示单元设置的角度进行比较。首先评估电机的正向旋转或反向旋转。旋转达到设定角度后，停止并通过定位油缸锁定位置，完成角度的自动调整。

为便于安装亨士乐编码器，请在触摸屏上设置角度设置值。该值的含义如下：安装设备时，首先将角度框架设置为机械绝对零，然后安装用于角度测量的绝对编码器，使角度测量值显示一个小正值，连接编码器并完成编码器的安装。取负值并将其写入角度设置的零值。此时，数据在角度设置的实际值中显示为零，从而使电气角度零点和机械角度零点完全重合。如果角度框架在内部旋转，则旋转角度值将与您设置的角度完全匹配。

总结：

通过实际应用可知，这两种HENGSTLER编码器测量精度高、精度高，完全满足了用户的需求，也得到了用户的认可。
