在安装HENGSTLER编码器时，为了了解读取头和标尺的安装位置是否合适以及信号质量，可以通过借助示波器观察A-B信号的正交性（90°的相位差）和信号的振幅来评估安装机械误差，最后调整编码器，以满足要求。



HENGSTLER编码器调试模块焊接。编码器的标准连接器基本上是D型连接器，9针或15针。例如，线路DB15是公的，DB15插孔用作适配器，用于引导测量信号和电源引脚，以便于供电和观察输出信号。

编码器的电源电压通常为5VDC±%5；数字或模拟编码器具有正弦和余弦信号（1Vpp）输出引脚，用于评估信号质量；A/B引脚是编码器输出引脚，它是两个相差90°的TTL方波信号。

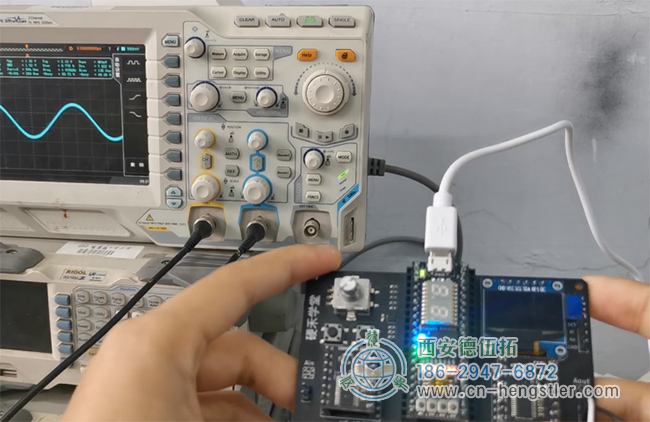

将示波器的双通道管脚连接到Sin/Cos管脚，将示波器设置为X-Y显示模式，轻轻移动平台，观察示波器上的一个圆圈，并根据情况调整读取头的位置。最后，调整圆形图案，使其接近规则的圆圈，振幅尽可能大。有些HENGSTLER编码器的允许安装公差相对较大，在安装过程中很容易将其调整到适当的状态。

设置后，将笔连接到A/B引脚，将示波器显示模式设置为Y-t显示模式，移动平台，检查编码器输出信号形状，并检查调试。

到目前为止，HENGSTLER编码器的安装和设置已经完成。如果附近没有示波器，也可以使用编码器调试工具。编码器信号和编码器状态的显示在上位机界面中清晰可见。对于可编程模型，编码器分辨率的输出频率等参数也可以容易地改变。

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供HENGSTLER编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“拉线上+拉线下”服务的服务形式，帮助企业解决技术难题。
