随着自动化设备的普及，编码器在机械生产中发挥了重要作用，亨士乐编码器广泛应用于电子设备、机械、烟草机械、印刷机械、包装机械、纺织机械、食品机械、汽车零部件生产线、精密涂装、焊接、精密位置控制等现代工业领域。然而，许多行业新人仍然对它们感到陌生。那么，编码器是如何连接的呢？且看Hengstler编码器代理商西安德伍拓为大家详情说明。

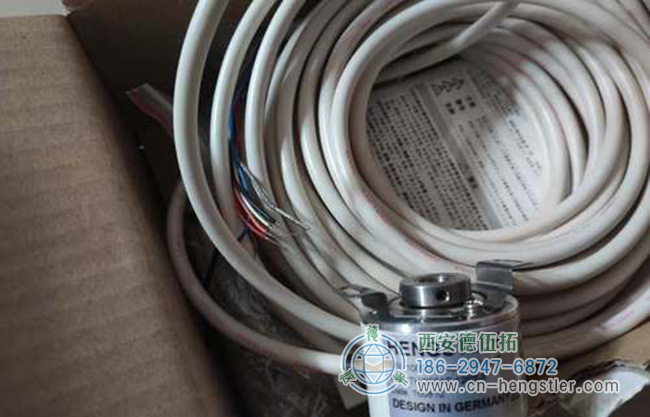

编码器电缆颜色

颜色分为棕色、蓝色、黑色、白色、橙色、棕色、黄色、绿色、蓝色、紫色、灰色和粉色

编码器接线工艺

NPN输出增量实际接线

棕色线连接电源正极，蓝色线连接电源负极，黑色线连接输入0.00，白色线连接输入0.01，橙色线连接输入0.04，PLC的COM连接电源正极。

PNP输出的增量实际接线

棕色线连接到电源正极，蓝色线连接到供电负极，黑色线连接到输入0.00，白色线连接到输出0.01，橙色线连接到输0.04，PLC的COM连接到电源负极。

NPN输出绝对值类型的实际接线

红线连接电源正极，黑线连接电源负极，棕色线连接输入0.00，橙色线连接输入0.01，黄色线连接输入0.02，绿色线连接输入0.03，蓝色线连接输入0.04，紫色线连接输入0.05，灰色线连接到输入0.06，白色线连接到输出0.07，粉红色线连接到输0.08，PLC连接到电源的正极。

PNP输出绝对型实际接线

红线连接电源正极，黑线连接电源负极，棕色线连接输入0.00，橙色线连接输入0.01，黄色线连接输入0.02，绿色线连接输入0.03，蓝色线连接输入0.04，紫色线连接输入0.05，灰色线连接输入0.06，白色线接输入0.07，粉红色线接输入0.08，PLC COM接电源负极。
