光电编码器的工作原理分享

编辑:Hengstler(亨士乐)编码器    发布时间:2022-03-29 10:39:25

摘要:光电编码器主要由点阵盘和光电检测装置组成。在伺服系统中,点阵盘与电机同轴,电机的旋转带动点阵盘的旋转,然后通过光电检测装置输出多个脉冲信号。每秒的脉冲数可以计算电机的当前速度。
光电编码器的工作原理分享

光电编码器的主要工作原理是光电转换,但根据原理可分为增量型、增量型和混合增量型。那么光电转换是如何工作的呢?接下来亨士乐编码器为大家分一下关于这三种光电编码器的工作原理有什么不同?

光电编码器的工作原理分享

1、光电编码器工作原理-介绍

光电编码器,又称手轮脉冲发生器,简称手轮,是一种通过光电转换将输出轴的机械几何位移转换为脉冲或数字量的传感器。它主要用于各种数控设备,是应用最广泛的传感器。

2、介绍了光电编码器的工作原理——分类

光电编码器有两个分类标准:国家标准和非国家标准。根据原料的不同,可分为天然橡胶型、塑料型、电木型和铸铁卸料型。根据款式的不同,可分为圆边型、内波纹型、平面型、表盘型。等分为光学型、磁性型、电感型和电容型,根据不同的标度方法和信号输出形式,可分为增量型、混合型和混合型。

4、光电编码器的工作原理

光电编码器主要由点阵盘和光电检测装置组成。在伺服系统中,点阵盘与电机同轴,电机的旋转带动点阵盘的旋转,然后通过光电检测装置输出多个脉冲信号。每秒的脉冲数可以计算电机的当前速度。

光电编码器码盘输出两个相位差为90度的光码,根据两路输出光码状态的变化判断电机的旋转方向。

5、光电编码器的工作原理——增量式编码器

增量式编码器是一种光电编码器。其主要工作原理是光电转换,但输出三组方波脉冲A、B和Z。判断A和B两个脉冲之间的相位差为90度。根据电机的旋转方向,Z脉冲为每转一个脉冲,以便于定位参考点。

5、光电编码器的工作原理-型编码器

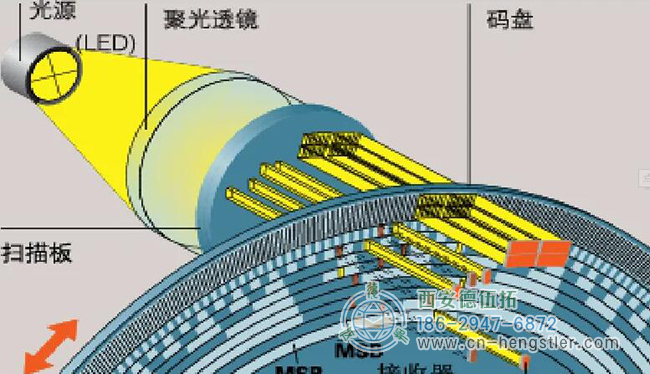

该编码器的主要工作原理是光电转换,但其输出是数字的。类型编码器的码盘上有几个同心码轨。码轨数是码盘的二进制位数,码盘两侧是光源或光敏元件,用于确定码盘的位置。

6、光电编码器工作原理-混合值编码器

混合编码器的主要工作原理也是光电转换。它与增量编码器的区别在于输出不同。混合编码器输出两组信息。一组输出信息由三组方波脉冲A、B和Z组成,这与增量编码器的输出完全不同。另一组输出信息具有信息功能,主要用于检测磁极位置。

了解更多关于编码器知识,请关注德国亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。
