编码器的主要用途有哪些?

编辑:Hengstler(亨士乐)编码器    发布时间:2022/3/29 13:41:40

摘要:编码器产生电信号后,由CNC、可编程逻辑控制器PLC、控制系统等进行处理。这些传感器主要用于以下领域:机床、材料加工、电机反馈系统和测控技术。ELTRA编码器中的角度偏移根据光电扫描原理进行转换。
编码器的主要用途有哪些?

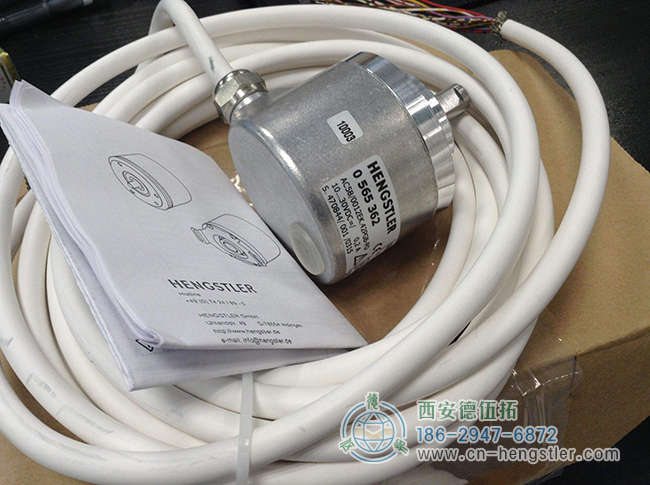

编码器是一种旋转传感器,它将旋转运动转换为一系列数字脉冲信号。这些脉冲可以用来控制角位移。当与机架或螺钉组合时,亨士乐编码器也可用于测量线性位移。

编码器的主要用途有哪些?

编码器产生电信号后,由CNC、可编程逻辑控制器PLC、控制系统等进行处理。这些传感器主要用于以下领域:机床、材料加工、电机反馈系统和测控技术。ELTRA编码器中的角度偏移根据光电扫描原理进行转换。读出系统基于径向分度盘的旋转,该分度盘由交替的半透明和不透明窗口组成。整个系统使用垂直照射的红外光源,因此光线将光盘上的图像投射到接收器表面,接收器表面覆盖着称为准直器的网格,该网格与光盘具有相同的窗口。接收器的工作是检测圆盘旋转产生的光的变化,然后将光的变化转化为相应的电变化。一般来说,编码器也可以获得速度信号,该信号应反馈给逆变器,以调整逆变器的输出数据。错误现象:当旋转编码器断开(无输出)时,逆变器无法正常工作,运行速度变得非常缓慢,一段时间后,逆变器受到保护,“PG断开”组合动作只能工作。为了将电信号提高到更高的水平,并在不受干扰的情况下产生方波脉冲,必须通过电子电路进行处理。编码器pg接线以及参数矢量逆变器和编码器pg之间的连接必须符合编码器pg型号。一般来说,编码器PG模型分为三种类型:差分输出、开路集电极输出和推挽输出。信号传输方法必须考虑逆变器PG卡的接口,所以选择合适的PG卡模型或设置合理。

编码器一般分为增量编码器和绝对编码器,它们的区别最大:对于增量编码器,位置由从零位开始计数的脉冲数决定,而绝对编码器的位置由输出代码的读取决定。每个位置的输出代码的读数在一圈内是唯一的,因此,当电源关闭时,绝对编码器不会与实际位置分离。当电源再次打开时,位置显示仍然是最新的和有效的,这与增量编码器不同,增量编码器必须达到零位。

现在编码器制造商生产一条完整的生产线,通常是专用的,例如:B.电梯专用编码器、机床专用编码器、伺服电机专用编码器等,这些编码器都是智能的,可以通过不同的并行接口与其他设备进行通信。

编码器是将角位移或线性位移转换为电信号的装置。前者称为码盘,后者称为码尺。根据读取方法,编码器可分为两种类型:接触式和非接触式。接触式采用电刷输出,电刷接触导电区或绝缘区,指示代码状态,如果是“1”或“0”,非接触接收敏感元件为光敏元件或磁敏元件。当使用光敏元件时,透明区域和不透明区域用于指示代码的状态是“1”还是“0”。

了解更多关于编码器知识,请关注Hengstler编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。
